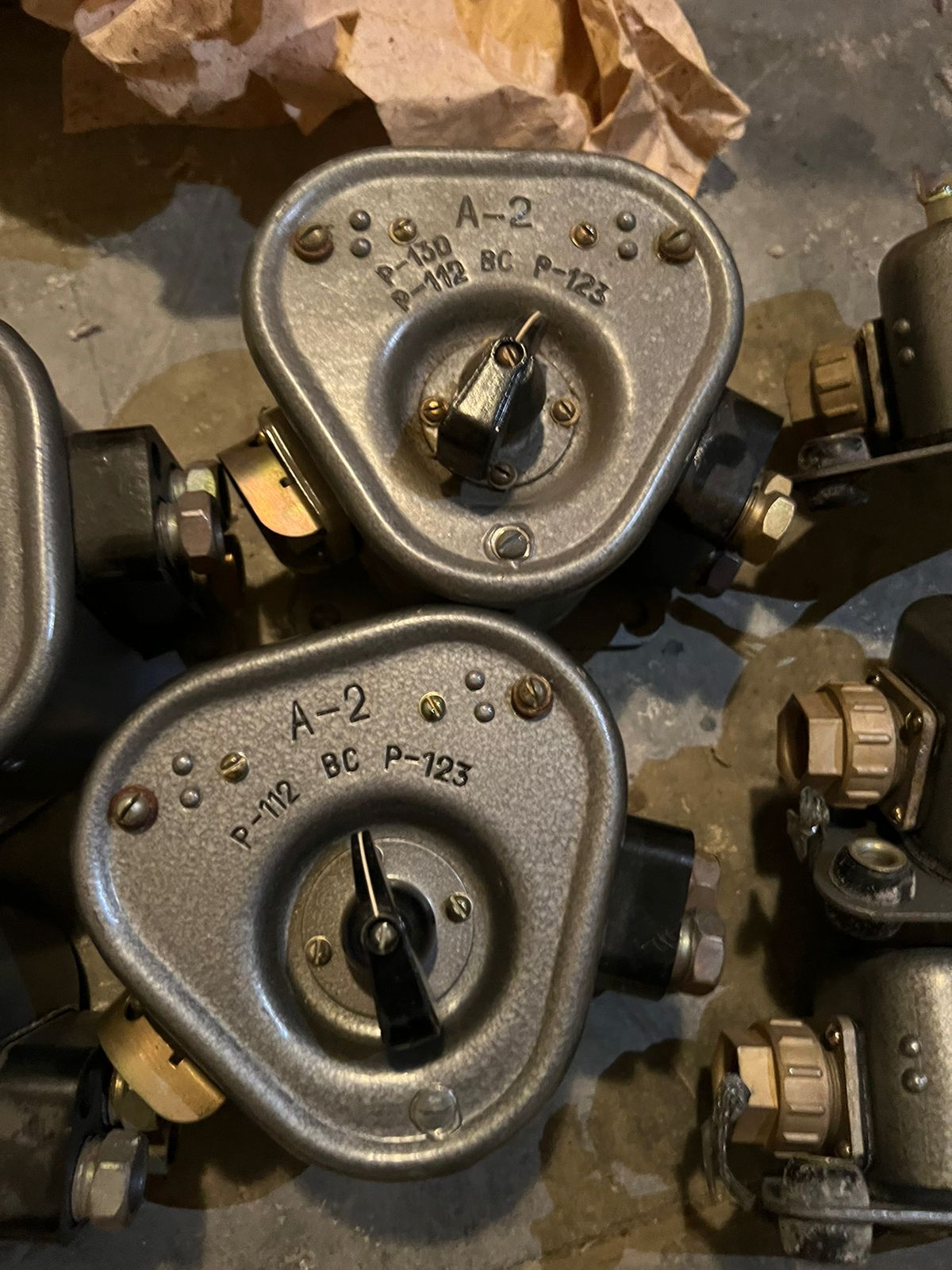

Аппарат А-2 ЖФ2.009.004 на переговорное устройство Р-124
Аппарат А-2 служит для обеспечения абонемента, подключенного к аппарату А-2, внутренней телефонной связью с любым абонентом объекта и выхода его на внешнюю связь через любую из двух радиостанций Р-123 и Р-112 (Р-130)
Аппарат А-2 состоит из двух основных частей:
1. Передней панели, на которой смонтирована вся коммутационная часть схемы аппарата, и усилителя ларингофонного.
2. Корпуса, к которому прикреплены общая накладка с тремя сальниками для ввода соединительных кабелей и колодка 6-контактного разъема для подключения нагрудного переключателя абонента.
Для соединения схемы аппарата, смонтированной на передней панели со схемой, смонтированной в его корпусе, применен 16-контактный штепсельный разъем, вставка которого установлена на передней панели, колодка — в корпусе аппарата.
Для обеспечения сочленения вставки с колодкой разъема колодка имеет люфт, а вставка — два направляющих штыря. Кроме того, колодка и вставка взаимно ориентированы скосами на одной из торцовых сторон.
Передняя панель аппарата крепится к корпусу аппарата тремя невыпадающими винтами. Схема усилителя ларингофонного и ее конструктивное выполнение описаны выше.
Коммутационная часть представляет собой двухгалетный переключатель, имеющий три положения: Р-130 (P-112), ВС и P-123.
Ручка этого переключателя выведена на лицевую сторону передней панели, на которую нанесена гравиров-ка положений переключателя.
Конструкция аппарата А-2 брызгозащищенная и пы-лезащищенная. Это достигается применением уплотнений.
Между корпусом и передней панелью аппарата поставлена резиновая прокладка. Кабели заведены через специальные сальники с резиновыми уплотнительными кольцами. Ось переключателя рода работ проходит через специальный сальник. Между фланцем 6-контактного разъема и корпусом аппарата поставлена резиновая прокладка. Под головки двух невыпадающих винтов поставлены кожаные уплотнительные шайбы, а под третий не-выпадающий винт, где поверхность облужена, шайба не ставится.
К корпусу аппарата приклепано дно треугольной формы, имеющее по своим углам отверстия диаметром 8,5 мм под болты, крепящие этот аппарат к бонкам, находящимся на объекте.
В войсках на многих боевых машинах установлены устаревшие, но не снятые с вооружения образцы средств связи: переговорное устройство Р-124 и радиостанция Р-123М. Кроме того, в подразделениях могут использоваться радиостанции Р-158.
Переговорное устройство Р-124
Переговорное устройство Р-124 предназначено для обеспечения внутренней связи между членами экипажа. В комплект переговорного устройства входят: аппарат № 1 (А-1), аппарат № 2 (А-2), аппарат-переключатель водителя (ПВ), колодка командира десанта, нагрудные переключатели со шнурами различной длины и штепсельные разъемы.
Аппарат А-1 обеспечивает внутреннюю связь командира на радиостанции, включение телефонно-переговорного устройства и регулирование громкости звука в телефонах шлемофонов при внутренней связи.
Аппарат А-2 служит для внутренней и внешней связи наводчика.
Аппарат-переключатель водителя (ПВ) предназначен для включения механика-водителя в систему внутренней или внешней связи.
При подготовке переговорного устройства к работе необходимо; вставить разъемы шнуров нагрудных переключателей в колодки аппаратов А-1, А-2 и закрепить их центральным винтом, завернув его до упора; надеть шлемофоны; пристегнуть нагрудный переключатель с помощью штырька-петли на груди комбинезона.
Для обеспечения внутренней связи необходимо: командиру на аппарате А-1 и наводчику на аппаратах А-2 и ПВ переключатели рода работы поставить в положение ВС; командиру, вращая ручку на аппарате А-1 при счете «раз, два, три», установить необходимую громкость звука в телефонах при работающем двигателе, а затем проверить слышимость по сети внутренней связи.
Для работы на радиостанции командир на аппарате А-1 переводит переключатель рода работы в положение Р-123. При этом он подключается к радиостанции, а наводчик-оператор, механик-водитель и командир десанта остаются в системе внутренней связи. При включенной радиостанции в телефонах шлемофона слышен шум приемника, при переводе тангенты нагрудного переключателя в положение ПРД радиостанция включается на передачу, о чем свидетельствуют яркое свечение лампы на панели радиостанции и появление прослушивания собственной речи.
Наводчик-оператор для работы на радиостанции должен на аппарате А-2 переключатель рода работ поставить в положение Р-123.
Для подключения к радиостанции механика-водителя наводчик должен на аппарате ПВ переключатель рода работы поставить в положение PC.
Таким образом, к радиостанции могут быть одновременно подключены все члены экипажа.
При преодолении водной преграды все радиосигналы с берега должны непосредственно приниматься механиком-водителем и прослушиваться командиром. Для этого на аппарате А-1 переключатель рода работы надо поставить в положение Р-123, а на аппарате ПВ – в положение PC.
После окончания работы по переговорному устройству переключатели рода работы на аппаратах А-2 и ПВ следует поставить в положение ВС, а на аппарате А-1 – в положение ВЫКЛ.
