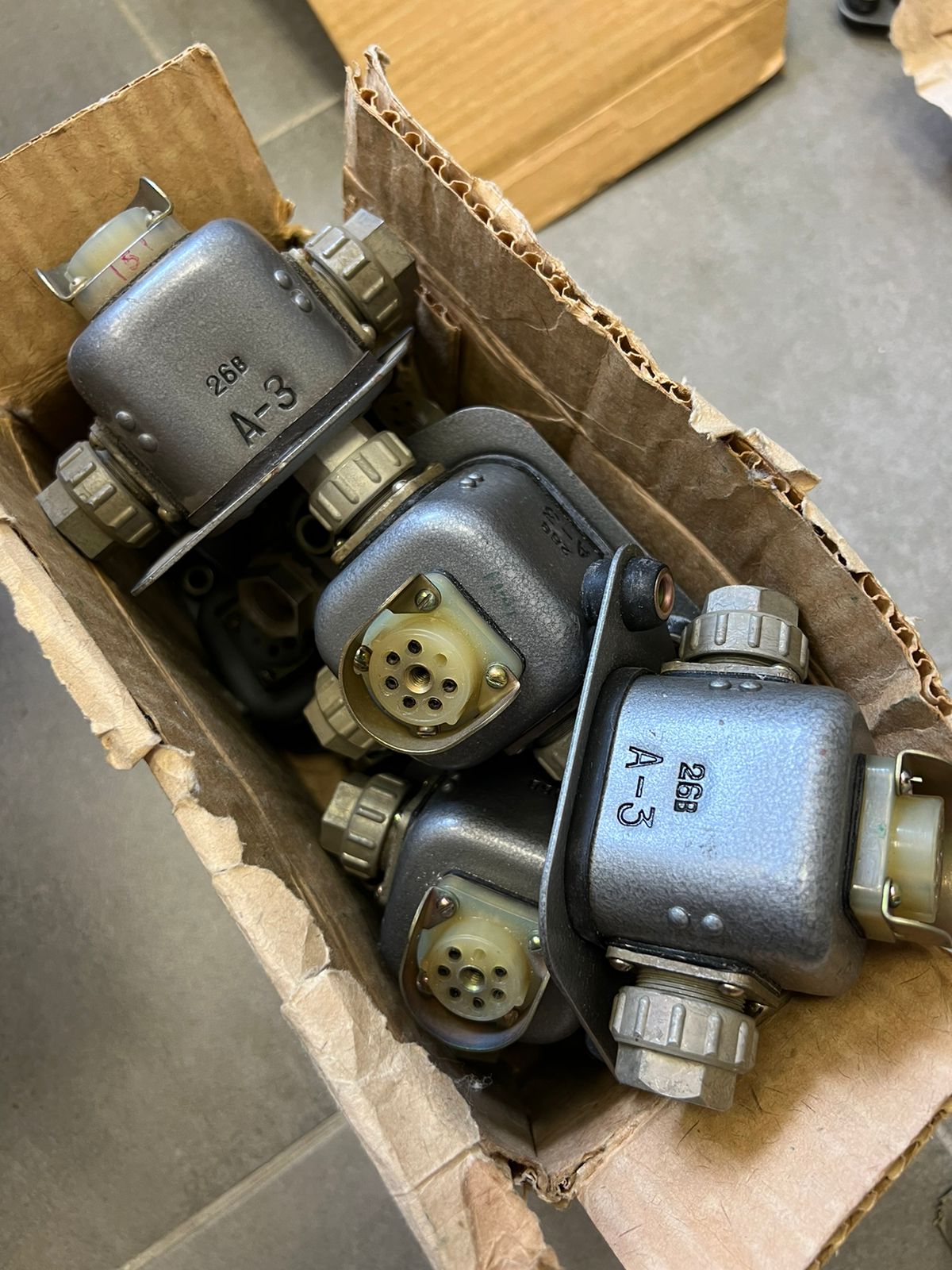

Аппарат А-3 ЖФ2.089.354 (26В) с 2-мя сальниками на переговорное устройство Р-124
Аппарат А-3 ЖФ2.089.346 (26В) с 3-мя сальниками на переговорное устройство Р-124 новые с хранения
Аппарат А-3 ЖФ2.089.346-011 (13В)
Аппарат А-3 ЖФ2.089.354 (26В) с 2-мя сальниками
Аппарат А-3 ЖФ2.089.354-011 (13В)
Аппараты А-3, А-4, А-5.
Аппараты А-3, А-4, А-5 служат для служат для подключения гарнитур абонентов к схеме изделия Р-124.
В каждом аппарате установлен свой усилитель ларингофонный, имеющий плату с клеммами, которыми подсоединяются жилы соединительных кабелей и проводники от контактов колодки 6-ти контактного разъема, установленной на его корпусе (для аппаратов А-3 иA-4).

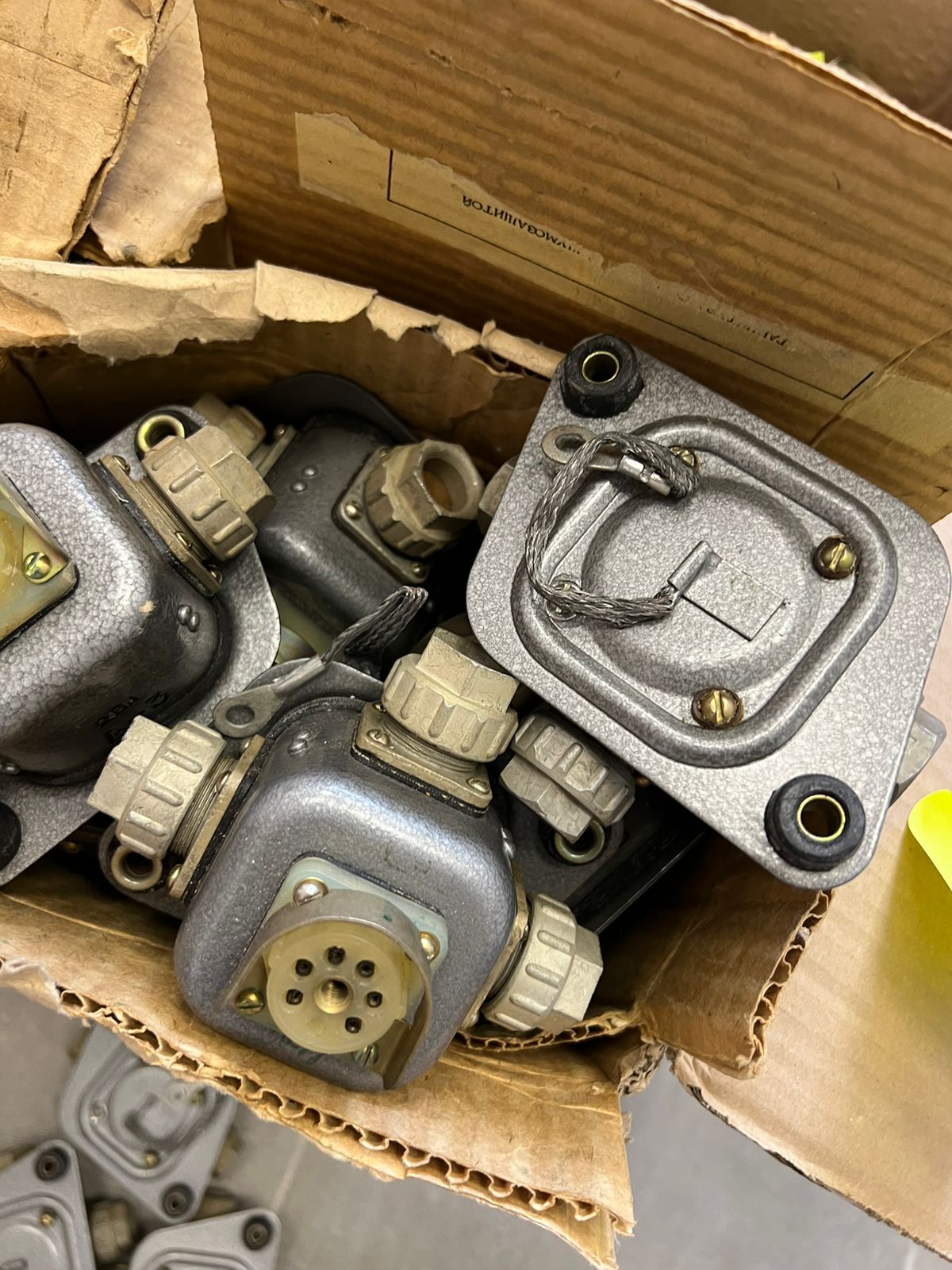

По конструкции аппараты А-3, А-4 и А-5 состоят из корпуса и дна с амортизаторами, предохраняющими аппараты от механических ударов и вибраций. Дно крепится к корпусу аппаратов четырьмя невыпадающими винтами. К дну приварена перемычка, через которую осуществляется заземление аппаратов на корпус объекта. В дне имеются два отверстия диаметром 7,0 мм под болты, крепящие аппараты к бонкам, находящимся на объекте.
В корпусе каждого аппарата на специальных уголь-никах размещен усилитель ларингофонный абонента, схема и конструкция которого описаны выше. Конструкция аппаратов А-3, А-4 и А-5 брызгозащишенная и пылезащищенная, что достигается применением уплотнений в сальниках. Между фланцем 6-ти контактного разъема и корпусом и между корпусом и дном каждого аппарата поставлены резиновые прокладки. Под головки невыпадающих винтов поставлены кожаные уплотнительные шайбы.
- На корпусе аппарата А-3 установлена колодка 6-ти контактного разъема и сальники для ввода соединительных кабелей.
- На корпусе аппарата А-4 установлена колодка 6-ти контактного разъема и один сальник для ввода кабеля от ВКУ.
- На корпусе аппарата А-4 установлены сальники для ввода соединительных кабелей.
В войсках на многих боевых машинах установлены устаревшие, но не снятые с вооружения образцы средств связи: переговорное устройство Р-124 и радиостанция Р-123М. Кроме того, в подразделениях могут использоваться радиостанции Р-158.
Переговорное устройство Р-124 предназначено для обеспечения внутренней связи между членами экипажа. В комплект переговорного устройства входят: аппарат № 1 (А-1), аппарат № 2 (А-2), аппарат-переключатель водителя (ПВ), колодка командира десанта, нагрудные переключатели со шнурами различной длины и штепсельные разъемы.
Аппарат А-1 обеспечивает внутреннюю связь командира на радиостанции, включение телефонно-переговорного устройства и регулирование громкости звука в телефонах шлемофонов при внутренней связи.
Аппарат А-2 служит для внутренней и внешней связи наводчика.
Аппарат-переключатель водителя (ПВ) предназначен для включения механика-водителя в систему внутренней или внешней связи.
При подготовке переговорного устройства к работе необходимо; вставить разъемы шнуров нагрудных переключателей в колодки аппаратов А-1, А-2 и закрепить их центральным винтом, завернув его до упора; надеть шлемофоны; пристегнуть нагрудный переключатель с помощью штырька-петли на груди комбинезона.
Для обеспечения внутренней связи необходимо: командиру на аппарате А-1 и наводчику на аппаратах А-2 и ПВ переключатели рода работы поставить в положение ВС; командиру, вращая ручку на аппарате А-1 при счете «раз, два, три», установить необходимую громкость звука в телефонах при работающем двигателе, а затем проверить слышимость по сети внутренней связи.
Для работы на радиостанции командир на аппарате А-1 переводит переключатель рода работы в положение Р-123. При этом он подключается к радиостанции, а наводчик-оператор, механик-водитель и командир десанта остаются в системе внутренней связи. При включенной радиостанции в телефонах шлемофона слышен шум приемника, при переводе тангенты нагрудного переключателя в положение ПРД радиостанция включается на передачу, о чем свидетельствуют яркое свечение лампы на панели радиостанции и появление прослушивания собственной речи.
Наводчик-оператор для работы на радиостанции должен на аппарате А-2 переключатель рода работ поставить в положение Р-123.
Для подключения к радиостанции механика-водителя наводчик должен на аппарате ПВ переключатель рода работы поставить в положение PC.
Таким образом, к радиостанции могут быть одновременно подключены все члены экипажа.
При преодолении водной преграды все радиосигналы с берега должны непосредственно приниматься механиком-водителем и прослушиваться командиром. Для этого на аппарате А-1 переключатель рода работы надо поставить в положение Р-123, а на аппарате ПВ – в положение PC.
После окончания работы по переговорному устройству переключатели рода работы на аппаратах А-2 и ПВ следует поставить в положение ВС, а на аппарате А-1 – в положение ВЫКЛ.
