Запчасти ЯАЗ-204 и ЯАЗ-206

Блок цилиндров (№ 7)

204А-1002010 — Блок цилиндров с крышками коренных подшипников, шпильками крепления головки блока, дренажными трубками, установочными штифтами, пробками и заглушками в сборе.

1. 201-1002274 Лист торцовый блока цилиндров задний
2. 201-1002252 Прокладка торцовых листов блока цилиндров
3. 204А-1002015 Блок цилиндров
4. 201-1002021 Гильза блока цилиндров
5. 201-1002232 Прокладка крышки смотрового люка блока цилиндров
6. 201-1002230 Крышка смотрового люка блока цилиндров
7. 252006-П Шайба плоская
8. 201-1015708 Прокладка болта крепления крышки смотрового люка блока цилиндров в сборе
9. 201-1015706 Болт крепления крышки смотрового люка блока цилиндров
10. 201-1002252 Прокладка торцовых листов блока цилиндров
11. 201-1002250 Лист торцовый блока цилиндров передний
12. 310009-П Болт крепления
13. 252157-П2 Шайба пружинная
14. 201-1002350 Рым передний
15. 201-1002354 Прокладка рыма
16. 252157-П2 Шайба пружинная
17. 310009-П Болт крепления
18. 201-1002256-Б Крышка блока цилиндров передняя верхняя
19. 201505-П Болт крепления передней верхней крышки блока цилиндров
20. 252156-П2 Шайба пружинная
21. 310020-П Болт крепления передней верхней крышки блока цилиндров
22. 310009-П Болт крепления
23. 200327-П Болт крепления передней верхней крышки блока цилиндров
24. 310009-П Болт крепления
25. 310020-П Болт крепления передней верхней крышки блока цилиндров
26. 310009-П Болт крепления
27. 200327-П Болт крепления передней верхней крышки блока цилиндров
28. 310009-П Болт крепления
29. 201505-П Болт крепления передней верхней крышки блока цилиндров
30. 310009-П Болт крепления
31. 200352-П Болт крепления передней верхней крышки блока цилиндров
32. 310009-П Болт крепления
33. 201-1002258 Прокладка передней верхней крышки блока цилиндров
34. 201497-П Болт крепления переднего и заднего торцовых листов
35. 252156-П2 Шайба пружинная
36. 201-1005167 Шпилька крепления коренных подшипников
37. 313406-П Штифт установочный торцового листа блока цилиндров
38. 262532-П Пробка коническая поперечного масляного канала блока цилидров
39. 314503-П Штуцер угловой дренажной трубки воздушного ресивера
40. 314701-П2 Гайка соединительная
41. 201-1002224-А2 Трубка дренажная воздушного ресивера
42. 201-1005168-А2 Полукольцо крышки крайнего коренного подшипника
43. 311604-П Гайка
44. 258041-П Шплинт
45. 201-1005167 Шпилька крепления коренных подшипников
46. 201-1005168-А2 Полукольцо крышки крайнего коренного подшипника
47. 201-1005168-А2 Полукольцо крышки крайнего коренного подшипника
48. 262521-П2 Пробка коническая водяной рубашки блока цилиндров
49. 262532-П Пробка коническая воздушной полости блока цилиндров
50. 204-1009062 Ниппель направляющей трубки указателя уровня масла
51. 204-1009061 Гайка соединительная направляющей трубки указателя уровня масла
52. 204-1009060 Трубка направляющая указателя уровня масла
53. 201454-П Болт крепления заглушки водяного канала
54. 252155-П2 Шайба пружинная
55. 314505-П Тройник соединительный блока цилиндров
56. 201-1002208 Заглушка водяного канала блока цилиндров
57. 201-1002210 Прокладка заглушки водяного канала блока цилиндров

Крышка блока цилиндров передняя нижняя (№ 8)

1. 201523-П Болт крепления передней нижней крышки блока цилиндров
2. 252156-П Шайба пружинная
3. 200372-П Болт крепления передней нижней крышки блока цилиндров
4. 252157-П2 Шайба пружинная
5. 201-1002266 Прокладка передней нижней крышки блока цилиндров
6. 201-1005034-А Сальник коленчатого вала передний в сборе
7. 201-1015466 Фиксатор (шарик) оси промежуточной шестерни привода масляного насоса
8. 201-1011208 Ось промежуточной шестерни привода масляного насоса
9. 204-1011202-А Шестерня промежуточная привода масляного насоса с втулкой в сборе
10. 201-1011 Прокладка оси промежуточной шестерни привода масляного насоса
11. 204А-1002264 Крышка блока цилиндров передняя нижняя
12. 252157-П2 Шайба пружинная
13. 250514-П Гайка оси промежуточной шестерни привода масляного насоса

Картер маховика (№ 9)

204А-1002310 Картер маховика с сальником коленчатого вала в сборе

1. 201495-П Болт крепления крышки люка распределительных шестерен
2. 252156-П2 Шайба пружинная
3. 201-1002322 Колпачок крышки люка распределительных шестерен
4. 201-1002318-Б Крышка люка распределительных шестерен
5. 201-1002324 Прокладка крышки люка распределительных шестерен
6. 201499-П Болт крепления картера маховика
7. 252156-П2 Шайба пружинная
8. 201495-П Болт крепления глухой крышки люка распределительных шестерен
9. 252156-П2 Шайба пружинная
10. 201-1002326 Крышка глухая люка распределительных шестерен
11. 201-1002324 Прокладка глухой крышки люка распределительных шестерен
12. 310047-П2 Болт крепления картера маховика
13. 200355-П Болт крепления картера маховика
14. 252156-П2 Шайба пружинная
15. 200351-П Болт крепления картера маховика
16. 252156-П2 Шайба пружинная
17. 310009-П Болт крепления рыма
18. 252157-П2 Шайба пружинная
19. 201-1002358 Рым задний
20. 310009-П Болт крепления рыма
21. 252157-П2 Шайба пружинная
22. 201-1002354 Прокладка рыма
23. 201-1002314 Прокладка картера маховика
24. 310047-П2 Болт крепления картера маховика
25. 262513-П Пробка коническая сливного отверстия картера маховика
26. 262512-П Пробка коническая отверстия для смазки заднего подшипника вала стартера
27. 201-1002330 Прокладка крышки люка привода нагнетателя
28. 201-1002328 Крышка люка привода нагнетателя
29. 252156-П2 Шайба пружинная
30. 201495-П Болт крепления крышки люка привода нагнетателя
31. 258080-П Шплинт разводной
32. 204-1002312 Картер маховика
33. 201-1005160-А Сальник коленчатого вала задний в сборе
34. 310049-П15 Болт крепления картера маховика
35. 252137-П2 Шайба пружинная

Головка блока цилиндров (№ 10)

204А-1003013 Головка блока цилиндров с седлами и направляющими клапанов, стаканами насос-форсунок, водяными форсунками, пробками и шпильками крепления выпускного коллектора и скоб форсунок в сборе

1. 204А-1003015 Головка блока цилиндров
2. 201-1003292 Прокладка верхней водяной трубы
3. 262519-П Пробка коническая верхней водяной трубы
4. 204-1003290-Б Трубка водяная верхняя
5. 216257-П Шпилька крепления верхней водяной трубы
6. 252156-П2 Шайба пружинная
7. 250505-П Гайка шпильки крепления верхней водяной трубы
8. 201-1003114 Кольцо уплотнительное стакана насос-форсунки
9. 201-1003112 Стакан насос-форсунки
10. 201-1003016 Шпилька крепления головки блока цилиндров
11. 311403-П Гайка шпильки крепления головки цилиндров
12. 201457-П2 Болт крепления заглушки верхней водяной трубы
13. 252135-П2 Шайба пружинная
14. 201-1003294 Заглушка верхней водяной трубы
15. 201-1003296 Прокладка заглушки верхней водяной трубы
16. 201-1003148-А2 Трубка насос-форсунки топливная в сборе
17. 201-1003142 Ниппель топливной магистрали
18. 201-1003146 Кольцо уплотнительное соединительной гайки
19. 201-1003144 Гайка соединительная ниппеля топливной магистрали
20. 312328-П Шайба плоская
21. 262542-П2 Пробка коническая подводящей топливной магистрали
22. 204-1003126-А2 Магистраль топливная подводящая в сборе
23. 201-1003286 Форсунка водяная головки блока цилиндров малая
24. 201-1003110 Седло клапана
25. 201-1003284 Форсунка водяная головки блока цилиндров большая
26. 204-1003116-А2 Магистраль топливная отводящая в сборе
27. 314612-П8 Ниппель подводящей магистрали
28. 201-1003134 Штуцер дроссельный отводящей топливной магистрали
29. 201491-П Болт-заглушка головки блока цилиндров
30. 252156-П2 Шайба пружинная
31. 201415-П Болт-заглушка головки блока цилиндров
32. 262518-П Пробка коническая продольного масляного канала головки блока цилиндров
33. 204-1003210 Прокладка головки блока цилиндров внутренняя в сборе
34. 201-1003240 Прокладка головки блока цилиндров наружная короткая
35. 262520-П Пробка коническая водяной рубашки головки блока цилиндров
36. 204-1003242 Прокладка головки блока цилиндров наружная длинная

Валик привода реек насос-форсунки (№ 11)

1. 201-1003182-А Рычаг привода реек насос-форсунок
2. 258928-П Штифт конический крепления рычага привода реек насос-форсунок
3. 201418-П Болт крепления привода реек насос-форсунок
4. 252134-П2 Шайба пружинная
5. 201-1003186 Стойка привода реек насос-форсунок
6. 201-1003188 Шарикоподшипник ГПЗ-201 привода реек насос-форсунок
7. 201-1003196 Пружина привода реек насос-форсунок
8. 204-1003174 Вал привода реек насос-форсунок в сборе
9. 201-1003195-А Рычаг рейки насос-форсунки
10. 310602-П18 Винт стопорный рычага рейки насос-форсунки
11. 201-1003194 Палец рычага рейки насос-форсунки
12. 201-1003188 Шарикоподшипник ГПЗ-201 привода реек насос-форсунок
13. 201-1003186 Стойка привода реек насос-форсунок

Крышка головки блока цилиндров (№ 12)

204-1003250 Крышка головки блока цилиндров со шпильками и прокладкой в боре

1. 201-1003272 Шпилька крышки головки блока цилиндров с грибком в сборе
2. 201-1003278 Прокладка шпильки крышки головки блока цилиндров
3. 258040-П Шплинт шпильки крышки головки цилиндров
4. 204-1003260 Крышка головки блока цилиндров в сборе
5. 204-1003270 Прокладка крышки головки цилиндров

Поршень и шатун (№ 13)

1. 201-1004022-А2 Кольцо стопорное поршневого пальца
2. 201-1004023 Заглушка поршневого пальца
3. 201-1004020 Палец поршня
4. 201-1004035 Кольцо поршневое маслосъемное
5. 201-1004038 Расширитель поршневых маслосъёмных колец
6. 201-1004025 Кольцо поршневое компрессионное
7. 201-1004025-Б Кольцо поршневое компрессионное верхнее
8. 201-1004013 Поршень с втулками в сборе
9. 201-1004017-А2 Втулка поршня
10. 201-1004048 Шатун с крышкой, втулками, болтами и гайками в сборе
11. 201-1004052-А2 Втулка верхней головки шатуна
12. 201-1004062 Болт крепления крышки шатуна
13. 258025-П Шплинт
14. 201-1004064 Гайка болта крышки шатуна
15. 201-1004058 Вкладыш нижней головки шатуна верхний
    201-1004058-БР Вкладыш нижней головки шатуна верхний, — 0,25 мм
    201-1004058-ВР Вкладыш нижней головки шатуна верхний, — 0,5 мм
    201-1004058-ГР Вкладыш нижней головки шатуна верхний, — 0,76 мм
    201-1004058-ДР Вкладыш нижней головки шатуна верхний, — 1,0 мм
    201-1004058-ЕР Вкладыш нижней головки шатуна верхний, — 1,25 мм
16. 201-1004059 Вкладыш нижней головки шатуна нижний
    201-1004059-БР Вкладыш нижней головки шатуна нижний, — 0,25 мм
    201-1004059-ВР Вкладыш нижней головки шатуна нижний, — 0,5 мм
    201-1004059-ГР Вкладыш нижней головки шатуна нижний, — 0,76 мм
    201-1004059-ДР Вкладыш нижней головки шатуна нижний, — 1,0 мм
    201-1004059-ЕР Вкладыш нижней головки шатуна нижний, — 1,25 мм

Вал коленчатый и маховик (№ 14)

1. 310040-П Болт шкива коленчатого вала
2. 201-1005066 Шайба шкива коленчатого вала
3. 204-1005060 Шкив коленчатого вала
4. 204-1005065 Втулка распорная коленчатого вала
5. 201-1005170 Вкладыш коренного подшипника верхний
   201-1005170-БР Вкладыш коренного подшипника верхний, — 0,25 мм
   201-1005170-ВР Вкладыш коренного подшипника верхний, — 0,5 мм
   201-1005170-ГР Вкладыш коренного подшипника верхний, — 0,76 мм
   201-1005170-ДР Вкладыш коренного подшипника верхний, — 1,0 мм
   201-1005170-ЕР Вкладыш коренного подшипника верхний, — 1,25 мм
6. 204А-1005014-А Вал коленчатый с противовесами, пробками, заглушкой и установочными штифтами в сборе
7. 201-1005030 Шестерня коленчатого вала
8. 252136-П2 Шайба пружинная
9. 201499-П Болт крепления шестерни коленчатого вала
10. 201-1005127 Болт крепления маховика
11. 258290-П Шплинт-проволока болта маховика
12. 204-1005115 Маховик с зубчатым ободом в сборе
13. 201-1005171 Вкладыш коренного подшипника нижний
    201-1005171-БР Вкладыш коренного подшипника нижний, — 0,25 мм
    201-1005171-ВР Вкладыш коренного подшипника нижний, — 0,5 мм
    201-1005171-ГР Вкладыш коренного подшипника нижний, — 0,76 мм
    201-1005171-ДР Вкладыш коренного подшипника нижний, — 1,0 мм
    201-1005171-ЕР Вкладыш коренного подшипника нижний, — 1,25 мм
14. 201-1005043 Маслоотражатель коленчатого вала передний
15. 201-1005100-Б3 Шестерня ведущая привода масляного насоса
16. 314006-П Шпонка сегментная шкива коленчатого вала
17. 314007-П Шпонка сегментная ведущей шестерни привода масляного насоса

Валы распределительный и балансирный (№ 15)

204А-1006010-Б Вал распределительный с распределительной шестерней, втулками и противовесом в сборе

1. 250663-П Гайка
2. 312502-П Шайба замочная
3. 204-1006280 Противовес уравновешивающей системы
4. 201-1006035-А2 Шайба упорная втулки распределительного вала
5. 201-1006036-А Втулка распределительного вала с подшипниковыми втулками в сборе
6. 201-1006035-А2 Шайба упорная втулки распределительного вала
7. 314008-П Шпонка сегментная противовеса уравновешивающей системы
8. 204-1006012-Б Вал распределительный с заглушками и штифтов привода тахометра в сборе
9. 201-1006045 Кольцо вкладышей промежуточных опор распределительного вала
10. 201-1006046 Винт установочный вкладышей промежуточных опор распределительного вала
11. 201-1006044 Вкладыш промежуточных опор распределительного вала
12. 201-1006045 Кольцо вкладышей промежуточных опор распределительного вала
13. 201-1006044 Вкладыш промежуточных опор распределительного вала
14. 314008-П Шпонка сегментная правой шестерни распределения
15. 201-1106756-А Сальник штифта привода тахометра с пружиной в сборе
16. 201-1006036-А Втулка распределительного вала с подшипниковыми втулками в сборе
17. 204-1006210 Шестерня распределения правая с грузом в сборе
18. 312502-П Шайба замочная
19. 250663-П Гайка
20. 250663-П Гайка
21. 312502-П Шайба замочная
22. 204-1006230 Шестерня распределения левая с грузом в сборе
23. 201499-П Болт крепления втулки распределительного вала
24. 252156-П2 Шайба пружинная
25. 201-1006036-А Втулка балансирного вала с подшипниковыми втулками в сборе
26. 314008-П Шпонка сегментная левой шестерни распределения
27. 204А-1006278-А2 Вал балансирный с кольцом в сборе
28. 314008-П Шпонка сегментная противовеса уравновешивающей системы
29. 201-1006035-А2 Шайба упорная втулки балансирного вала
30. 201-1006036-А Втулка балансирного вала с подшипниковыми втулками в сборе
31. 201-1006256 Шайба упорная паразитной шестерни
32. 201-1006240-А1 Шестерня паразитная с втулкой в сборе
33. 201-1006250 Цапфа паразитной шестерни с установочной втулкой в сборе
34. 201-1006258 Прокладка цапфы паразитной шестерни
35. 252007-П2 Шайба плоская
36. 201549-П Болт крепления цапфы паразитной шестерни

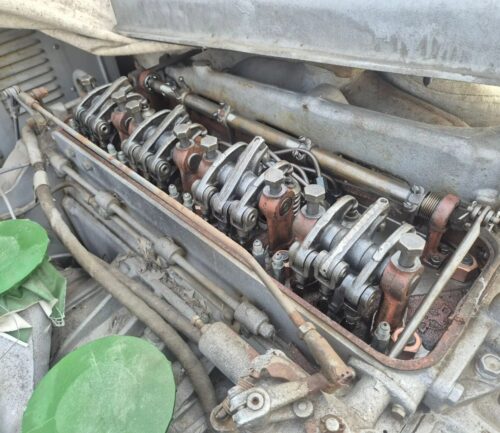

Клапаны и толкатели ЯАЗ-204 (№ 16)

1. 201-1007108 Болт крепления стойки валика коромысел
2. 201-1007106 Стойка валика коромысел
3. 201-1007140 Коромысло клапана с вилкой и осью в сборе левое
4. 201-1007150 Коромысло насос-форсунки с вилкой, осью вилки, пальцем и чашкой пальца в сборе
5. 201-1007110 Коромысло клапана с вилкой и осью в сборе левое
6. 201-1007028-А Сухарь клапана
7. 201-1007024 Тарелка пружины клапана
8. 201-1007100 Валик коромысел с заглушкой в сборе
9. 201-1007020 Пружина клапана
10. 201-1007021 Шайба пружины клапана со штифтом в сборе
11. 201-1007015-А Клапан выхлопной
12. 201-1007206 Скоба направляющая толкателей коромысел
13. 252154-П2 Шайба пружинная
14. 201420-П Болт крепления скобы направляющей толкателей коромысел
15. 201-1007180 Толкатель коромысла с роликом в сборе
16. 201-1007202 Шайба пружины толкателя коромысла
17. 201-1007198 Пружина толкателя коромысла
18. 201-1007200 Тарелка пружины толкателя коромысла
19. 201-1007204 Кольцо пружинное толкателя коромысла
20. 201-1007176-А Штанга толкателя коромысла
21. 250603-П Гайка крепления штанги толкателя коромысла

Газопровод ЯАЗ-204 (№ 17)

1. 204-1008025 Коллектор выпускной
2. 204-1008027 Прокладка выпускного коллектора
3. 204-1008027 Прокладка выпускного коллектора
4. 216281-П15 Шпилька крепления выпускного коллектора
5. 204-1008030 Шайба шпильки крепления выпускного коллектора
6. 250507-П2 Гайка

Картер двигателя – поддон блока цилиндров ЯАЗ-204 (№ 18)

1. 204-1009050 Указатель уровня масла в сборе
2. 204-1009040 Прокладка поддона блока цилиндров
3. 204А-1009010 Поддон блока цилиндров в сборе
4. 252155-П2 Шайба пружинная
5. 201456-П2 Болт крепления поддона блока цилиндров
6. 204-1009042 Прокладка спускной пробки поддона блока цилиндров
7. 201-1009023 Пробка спускная поддона блока цилиндров

Поддон блока цилиндров ЯАЗ-204 (№ 19)

1. 204-1009050-Б Указатель уровня масла в сборе
2. 204-1009040 Прокладка поддона блока цилиндров
3. 204А-1009015-Б Поддон блока цилиндров
4. 252155-П2 Шайба пружинная
5. 201458-П2 Болт крепления поддона блока цилиндров
6. 204-1009027 Прокладка крышки люка поддона блока цилиндров
7. 204-1009026 Крышка люка поддона блока цилиндров
8. 252155-П2 Шайба пружинная
9. 262513-П Пробка коническая крышки люка поддона блока цилиндров
10. 201460-П2 Болт крепления крышки люка поддона блока цилиндров

Насос масляный (№ 20)

204А-1011010-А Насос масляный с маслозаборником и предохранительным клапаном в сборе
204Б-1011010-Б2 Насос масляный с маслозаборником и предохранительным клапаном в сборе

1. 204-1011230-В Шестерня привода ведущего валика привода масляного насоса
2. 314005-П Шпонка сегментная ведущей шестерни масляного насоса
3. 206-1011042-Б Валик ведущий масляного насоса
4. 201454-П2 Болт крепления отводящей трубки масляного насоса
5. 252135-П2 Шайба пружинная
   204-1011359 Корпус предохранительного клапана масляного насоса с предохранительным клапаном в сборе
6. 204-1011350 Трубка масляного насоса отводящая в сборе
7. 204-1011358 Прокладка фланца отводящей трубки масляного насоса
8. 201458-П2 Болт крепления масляного насоса
9. 252135-П2 Шайба пружинная
10. 204-1011368 Пружина предохранительного клапана масляного насоса
11. 204-1011364 Клапан предохранительный масляного насоса
12. 204-1011366 Прокладка корпуса предохранительного клапана масляного насоса
13. 204-1011360 Корпус предохранительного клапана масляного насоса
14. 252135-П2 Шайба пружинная
15. 201466-П Болт крепления масляного насоса
16. 204-1011371 Прокладка пробки предохранительного клапана масляного насоса
17. 204-1011370 Пробка предохранительного клапана масляного насоса
18. 204-1011380 Прокладка регулировочная масляного насоса толщиной 0,2 мм
    204-1011381 Прокладка регулировочная масляного насоса толщиной 0,3 мм
19. 216257-П2 Шпилька крепления масляного насоса
20. 204-1011380 Прокладка регулировочная масляного насоса толщиной 0,2 мм
    204-1011381 Прокладка регулировочная масляного насоса толщиной 0,3 мм
21. 206-1011018 Корпус масляного насоса с втулками в сборе
    206-1011035 Втулка корпуса масляного насоса
    313404-П18 Штифт установочный корпуса масляного насоса
22. 204-1011054 Клапан редукционный масляного насоса
23. 204-1011058 Пружина редукционного клапана масляного насоса
24. 204-1011063 Прокладка пробки редукционного клапана масляного насоса
    204А-1011280 Патрубок всасывающий масляного насоса с заборником в сборе
    204Б- 1011280 Патрубок всасывающий масляного насоса с заборником в сборе
25. 204-1011062 Пробка редукционного клапана масляного насоса
26. 204-1011059 Прокладка всасывающие патрубка масляного насоса
27. 204-1011324 Патрубок всасывающий масляного насоса
    204Б-1011324 Патрубок всасывающий масляного насоса
28. 201497-П2 Болт крепления масляного насоса
29. 252136-П2 Шайба пружинная
30. 252006-П Шайба плоская
31. 206-1011320 Кронштейн заборника масляного насоса
    204-1011320-Б Кронштейн заборника масляного насоса
    201457-П Болт крепления кронштейна заборника к всасывающему патрубку масляного насоса
    252135-П2 Шайба пружинная
32. 250510-П Гайка
33. 252135-П2 Шайба пружинная
    258282-П Шплинт-проволока
34. 201458-П2 Болт крепления всасывающего патрубка к крышке масляного насоса
35. 252135-П2 Шайба пружинная
36. 204-1011300 Чашка заборника масляного насоса в сборе
37. 252005-П Шайба плоская
38. 20602-П2 Болт крепления чашки заборника
39. 204-1011310 Сетка заборника масляного насоса в сборе
40. 204-1011318 Крючок чашки заборника масляного насоса
41. 201458-П2 Болт крепления крышки масляного насоса
42. 206-1011037 Штифт установочный крышки масляного насоса
43. 252135-П2 Шайба пружинная
    206-1011034 Втулка крышки масляного насоса
44. 206-1011051-В Крышка масляного насоса с втулкой в сборе
45. 206-1011030-Б Шестерня ведомая масляного насоса с втулками в сборе
    206-1011034 Втулка ведомой шестерни масляного насоса
46. 206-1011045-Б Шестерня масляного насоса ведущая
47. 206-1011025-Б Ось ведомой шестерни масляного насоса
48. 250505-П Гайка
49. 252136-П2 Шайба пружинная
50. 204-1011063 Прокладка пробки редукционного клапана масляного насоса
    204А-1011280 Патрубок всасывающий масляного насоса с заборником в сборе
    204Б- 1011280 Патрубок всасывающий масляного насоса с заборником в сборе
51. 204–1011062 Пробка редукционного клапана масляного насоса
52. 201499-П2 Болт крепления масляного насоса
53. 252136-П2 Шайба пружинная
54. 204-1011358 Прокладка фланца отводящей трубки масляного насоса
55. 252135-П2 Шайба пружинная
    204-1011359 Корпус предохранительного клапана масляного насоса с предохранительным клапаном в сборе
56. 201454-П2 Болт крепления отводящей трубки масляного насоса

Фильтр масляный грубой очистки (№ 21)

1. 201-1012090 Болт крепления масляного фильтра грубой очистки
2. 312310-П Шайба плоская
3. 201-1012087 Стержень колпака масляного фильтра грубой очистки
4. 201-1012088 Прокладка стержня колпака масляного фильтра грубой очистки
5. 201-1012080 Колпак масляного фильтра грубой очистки
6. 201-1012035-А2 Секция масляного фильтра грубой очистки наружная в сборе
7. 201-1012110-А2 Секция масляного фильтра грубой очистки внутренняя в сборе
8. 201-1012083 Прокладка колпака масляного фильтра грубой очистки

Радиатор масляный (№ 22)

204А/Б/И-1013310 Радиатор масляный с масляным фильтром грубой очистки и заглушкой в сборе

1. 201-1013323 Прокладка корпуса масляного радиатора
2. 201-1013322 Прокладка корпуса масляного радиатора
3. 204-1013320 Корпус масляного радиатора
4. 201499-П Болт крепления корпуса масляного радиатора
5. 252136-П2 Шайба пружинная
   201-1117120 Шайба болта крепления масляного радиатора
6. 200315-П Болт крепления корпуса масляного радиатора
7. 201-1013372 Прокладка масляного радиатора
8. 204-1013330 Радиатор масляный в сборе
9. 201-1013382 Прокладка крышки масляного радиатора
10. 201-1013380 Крышка масляного радиатора
11. 252135-П2 Шайба пружинная
    313910-ПТ Заглушка крышки масляного радиатора
12. 200274-П Болт крепления крышки масляного радиатора
13. 201-1013388 Прокладка заглушки крышки масляного радиатора
14. 201-1013392 Прокладка патрубка крышки масляного радиатора
15. 201-1013390 Патрубок крышки масляного радиатора
16. 252135-П2 Шайба пружинная
17. 201458-П Болт крепления патрубка крышки масляного радиатора
18. 201505-П Болт крепления корпуса масляного радиатора
19. 262507-П Пробка коническая корпуса масляного радиатора

Подогреватель пусковой (№ 23)

1. 204-1015295 Направляющая газов пускового теплообменника с кронштейнами в сборе
2. 204-1015243 Труба подводящая пускового теплообменника с фланцем в сборе
3. 201-1002210 Прокладка фланца подводящей трубы пускового теплообменника
   201454-П Болт крепления фланца подводящей трубы пускового теплообменника к блоку цилиндров
   252155-П2 Шайба пружинная
   204-1015253 Шланг подводящей трубы пускового теплообменника с дросселем в сборе
4. 204-1015282 Прокладка патрубка отводящей трубки пускового теплообменника
5. 204А-1015215 Теплообменник пусковой с крышкой горловины и сливным краником в сборе
6. 201-1307063-А1 Краник сливной пускового теплообменника в сборе
7. 258073-П Шплинт крепления трубы направляющей газа пускового теплообменника
8. 204А-1015284 Труба направляющей газа пускового теплообменника в сборе
9. 204-1015264 Хомут крепления дросселя шланга подводящей трубы пускового теплообменника в сборе
10. 204-1015279 Шланг подводящей трубы пускового теплообменника
11. 204-1015258 Рукоятка дроссельной заслонки дросселя шланга подводящей трубы пускового теплообменника
12. 204-1015270 Шайба дросселя шланга
13. 204-1015272 Прокладка шайбы дросселя шланга
14. 204-1015276 Корпус дросселя шланга подводящей трубы пускового теплообменника
15. 204-1015277 Дроссельная заслонка дросселя шланга подводящей трубы пускового теплообменника
16. 2501084-П8 Гайка квадратная
    201-1015810-А1 Лампа подогрева в сборе
17. 204-1015265 Хомут крепления шланга подводящей трубы пускового теплообменника в сборе
18. 200212-П2 Болт крепления патрубка отводящей трубки пускового теплообменника к водяному насосу
19. 252154-П2 Шайба пружинная
20. 252005-П Шайба плоская
21. 220086-П8 Винт стяжной хомута

Лампа пускового подогревателя с вентилятором и топливным бачком (№ 24)

201-1015810-А1 Лампа подогрева в сборе

1. 201-1015900 Поршень насоса лампы подогрева со штоком, манжетами, рукояткой и крышкой в сборе
   201-1015904 Шток поршня насоса лампы подогрева в сборе
2. 204А-1015250 Гайка манжеты поршня насоса лампы подогрева передняя
3. 204А-1015244 Манжета поршня насоса лампы подогрева
4. 204А-1015248 Гайка манжеты поршня насоса лампы подогрева задняя
5. 204А-1015246 Винт манжеты поршня насоса лампы подогрева
6. 250762-П8 Гайка крепления манжеты поршня насоса лампы подогрева
   204А-1015918 Пружина поршня насоса лампы подогрева
   201-1015848 Гайка-крышка трубы насоса лампы подогрева
   200-1702159 Рукоятка поршня насоса лампы подогрева со втулкой в сборе
7. 250762-П8 Гайка крепления манжеты поршня насоса лампы подогрева
   204А-1015918 Пружина поршня насоса лампы подогрева
   201-1015848 Гайка-крышка трубы насоса лампы подогрева
   200-1702159 Рукоятка поршня насоса лампы подогрева со втулкой в сборе
8. 201-1015880 Клапан насоса лампы подогрева в сборе
   201-1015894 Прокладка основания клапана лампы подогрева
   201-1015892 Основание корпуса клапана насоса лампы подогрева
   204А-1015228 Корпус клапана насоса лампы подогрева в сборе
   204А-1015230 Клапан насоса лампы подогрева
   204А-1015232 Пружина клапана насоса лампы подогрева
   204А-1015234 Прокладка клапана насоса лампы подогрева
9. 201-1015820-Б Корпус лампы подогрева в сборе
   201-1015876 Крышка ручки корпуса лампы подогрева
10. 204А-1015176 Болт крепления вентилятора к корпусу лампы подогрева с барашком в сборе
    250764-П2 Гайка
11. 258069-П2 Шплинт
12. 201-1015981 Прокладка корпуса фильтра лампы подогрева
13. 201-1015945 Корпус фильтра лампы подогрева с сеткой в сборе
14. 204А-1015234 Прокладка фильтра распылителя лампы подогрева
15. 201-1112145 Фильтр распылителя лампы подогрева
16. 201-1015935-Б Пружина фильтра распылителя лампы подогрева
17. 201-1015940-Б Прокладка пробки корпуса распылителя лампы подогрева
18. 201-1015941 Пробка корпуса распылителя лампы подогрева
19. 204А-1015174-Б Фланец вентилятора лампы подогрева
20. 204А-1015162-Б Ступица вентилятора лампы подогрева
21. 220075-П8 Винт крепления ступицы вентилятора к валу электромотора
22. 204А-1015160-Г Вентилятор лампы подогрева
23. 312336-П15 Шайба плоская
24. 252134-П2 Шайба пружинная
25. 250508-П2 Гайка крепления вентилятора в ступице
26. 204А-1015129 Заслонка воздушная кожуха вентилятора лампы подогрева
27. 204-1108058 Пружина воздушной заслонки кожуха вентилятора лампы подогрева
28. 252004-П2 Шайба плоская
29. 250508-П2 Гайка крепления воздушной заслонки
30. 201-1015972 Направляющая газа лампы подогрева в сборе
31. 201-1015980 Паровая трубка лампы подогрева с гайками в сборе
32. 201-1015984 Шайба уплотнительная паровой трубки лампы подогрева
    204А-1015156-В Вентилятор лампы подогрева с электромотором и фланцем в сборе
33. 201-1015944-Б Колпачок распылителя лампы подогрева
34. 201-1015924 Распылитель лампы подогрева в сборе
35. 201-1015624 Шайба уплотнительная распылителя лампы подогрева
36. 201-1015999 Воронка лампы подогрева с сеткой в сборе
37. 201-1015996 Прокладка пробки топливного бачка лампы подогрева
38. 201-1015994 Пробка топливного бачка лампы подогрева
39. 204А-1015166 Электромотор вентилятора лампы подогрева в сборе
40. 201-1015964 Вилка провода электромотора вентилятора лампы подогрева в сборе
41. 201-1015988 Игла распылителя лампы подогрева в сборе

Подогреватель пусковой электрофакельный (№ 25)

201-1015600-А Подогреватель пусковой (электрофакельный) в сборе
204Б-1045600 Подогреватель пусковой (электрофакельный) в сборе

1. 204А-1015762 Корпус бачка пускового подогревателя со стержнем в сборе
2. 201-1117118 Прокладка крышки корпуса бачка пускового подогревателя
3. 250510-П2 Гайка
4. 252155-П2 Шайба пружинная
5. 201460-П2 Болт крепления бачка пускового подогревателя
6. 201-1015760 Крышка корпуса бачка пускового подогревателя
7. 201-1117122 Болт бачка пускового подогревателя
8. 252159-П2 Шайба пружинная
9. 201-1015759-Б Пробка-сапун бачка пускового подогревателя
10. 200-1702159 Рукоятка штока подкачивающего насоса в сборе
11. 201-1015432 Ниппель штока подкачивающего насоса
12. 201-1015428 Гайка фиксатора штока подкачивающего насоса
13. 201-1015424 Шток подкачивающего насоса
14. 260300-П15 Заглушка пружины фиксатора подкачивающего насоса
15. 201-1015436 Пружина фиксатора штока подкачивающего насоса
16. 201-1015434 Шарик фиксатора штока подкачивающего насоса
17. 201-1015444 Манжета штока подкачивающего насоса
18. 201-1015448 Шайба промежуточная манжеты штока подкачивающего насоса
19. 201-1015444 Манжета штока подкачивающего насоса
20. 201-1015452 Винт штока подкачивающего насоса
    204А-1015422 Гайка штока подкачивающего насоса
21. 250636-П2 Гайка крепления подкачивающего насоса
22. 201-1015416 Корпус подкачивающего насоса
    201-1015420 Шток подкачивающего насоса с манжетами и гайкой фиксатора в сборе
23. 252134-П2 Шайба пружинная
    200-3802045 Втулка крышки корпуса пускового подогревателя
    204Б-1015652 Втулка крышки корпуса пускового подогревателя
    201-1015410 Насос подкачивающий пускового подогревателя в сборе
24. 201466-П Болт крепления крышки корпуса пускового подогревателя
    200272-П Болт крепления крышки пускового подогревателя
25. 201-1015640-Б Крышка корпуса пускового подогревателя в сборе
    204Б-1015640 Крышка корпуса пускового подогревателя в сборе
    204Б-1015656 Прокладка крышки пускового подогревателя
26. 252155-П2 Шайба пружинная
27. 220075-П8 Винт крепления крышки пускового подогревателя
28. 201-1015672 Провод индукционной катушки к запальной свече в сборе
29. 201-1015670 / СК-БП-3705000 Катушка индукционная пускового подогревателя с вибратором в сборе
30. 201-1015674 Провод от индукционной катушки к массе в сборе
31. 220105-П Винт крепления индукционной катушки
32. 252154-П2 Шайба пружинная
33. СР5-3707012 Гайка контактная запальной свечи пускового подогревателя
34. СП43-3707010 Ниппель соединительный запальной свечи пускового подогревателя
35. СР43Б-3707030 Изолятор запальной свечи пускового подогревателя с электродом в сборе
36. СН25-3707033 Шайба изолятора запальной свечи пускового подогревателя
37. СН25-3707032-А Шайба изолятора запальной свечи пускового подогревателя
38. 314525-П Угольник конечный для присоединения топливной трубки от топливного бачка к распылителю пускового подогревателя
    201-1015612 Распылитель пускового подогревателя с ниппелем в сборе
39. 201-1015610-Б Корпус пускового подогревателя
    204Б-1015610 Корпус пускового подогревателя
40. 201-1015706 Болт пускового подогревателя
    201-1015708 Прокладка болта крепления пускового подогревателя в сборе
    252006-П2 Шайба плоская
41. 252154-П2 Шайба пружинная крепления бокового электрода запальной свечи
42. 201-1015696 / СП434-3707010 Электрод боковой запальной свечи пускового подогревателя в сборе
43. 201-1015622 Пружина фильтра распылителя пускового подогревателя
    201-1112150 Шайба фильтра распылителя пускового подогревателя
    201-1015690-В / СП434-3707010 Свеча запальная пускового подогревателя в сборе
44. 201-1112145 Фильтр распылителя пускового подогревателя в сборе
45. 201-1015624 Шайба уплотнительная распылителя пускового подогревателя
46. 201-1015618 Ниппель распылителя пускового подогревателя
47. 201-1015614 Распылитель пускового подогревателя
48. – 58 (Устанавливаются только на двигатель ЯАЗ-206)
49. 59. 204-1104620 Труба топливная от бачка пускового подогревателя к подкачивающему насосу с гайками в сборе
    201-1015720 Включатель индукционной катушки пускового подогревателя с ручкой и контрольной лампой в сборе
50. 60. 314603-П Ниппель переходный от обратного клапана подкачивающего насоса
    201-1015751-Б Бачок пускового подогревателя в сборе
51. 61. 201-1015490 Клапан обратный подкачивающего насоса в сборе
52. 62. 314602-П Ниппель переходный к обратному клапану подкачивающего насоса
53. 63. 201-1015510 Прокладка переходного ниппеля подкачивающего насоса
54. 64. 201-1015460 Клапан нагнетательный подкачивающего насоса в сборе
55. 65. 201-1015722 Ручка включателя индукционной катушки пускового подогревателя в сборе
56. 66. 201-1015730 / А-22 Лампа контрольная включателя индукционной катушки пускового подогревателя
57. 67. 201-1015721 / СК-ВК1-3720000 Включатель индукционной катушки пускового подогревателя в сборе
58. 68. 204-1104620 Трубка топливная от бачка пускового подогревателя к подкачивающему насосу с гайками в сборе
59. 69. 201-1015464 Ниппель переходный бачка пускового подогревателя
