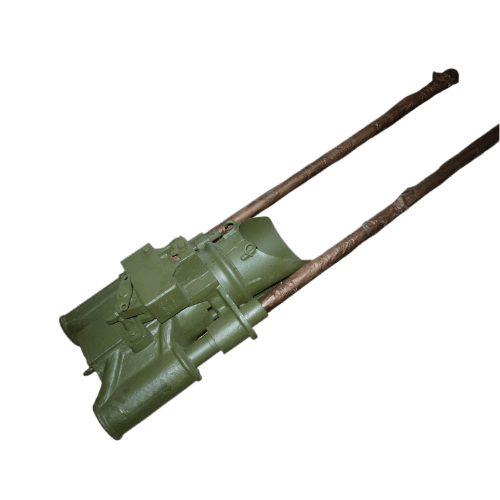

В военном строительстве используется штанговый дизельный молот серии ДМ-240 (СП-60). Это сваебойный молот, предназначенный для забивания (погружения) в грунт различных железобетонных свай и металлических труб.
Устройство
Молот состоит из:
- Поршневого блока — поршня и основания молота. Состоит из основания, топливного резервуара и колонки, стального поршня.
- Ударной части, которая одновременно служит цилиндром.
- Патрона (наголовника).
- «Кошки» — устройства для подъёма молота на сваю, подъёма ударной части и сброса её в момент запуска.
Принцип работы
Молот работает по принципу двухтактного дизельного двигателя. Некоторые особенности работы:
- При падении ударной части воздух в цилиндре сжимается поршнем, нагреваясь к концу падения до температуры 600–700 °С.
- Ударная часть, не доходя до крайнего нижнего положения, ударяет штырём по скошенному выступу рычага подачи топлива и отклоняет его.
- Горизонтальный выступ рычага приводит в действие через толкатель топливный насос, установленный внутри топливного резервуара.
- Топливо подаётся насосом под высоким давлением в топливопровод, откуда оно поступает из форсунки в распылённом виде в цилиндр с нагретым воздухом и самовоспламеняется.
- К моменту воспламенения топлива ударная часть достигает крайнего нижнего положения и наносит удар по основанию и по пяте, расположенной в основании поршня. Удар от пяты передаётся на сваю через подушку патрона, опирающуюся на торец сваи, в результате чего происходит её забивка.
Технические характеристики
- Масса молота — 400 кг.
- Масса ударной части — 240 кг.
- Наибольшая энергия удара — 1,7 кДж.
- Объём топливного бака — 1,5 л.
- Расход топлива — 1,2 кг/ч.
- Скорость работы ударной части — 55–60 уд/мин.
- Габариты молота (Д × Ш × В) — 500 × 550 × 1980 мм.
Применение
Молот ДМ-240 (СП-60) часто применяется в качестве составного элемента копровой установки. Через захваты подъёмно-сбрасывающего механизма («кошки») молот подвешивается к стреле копра.
