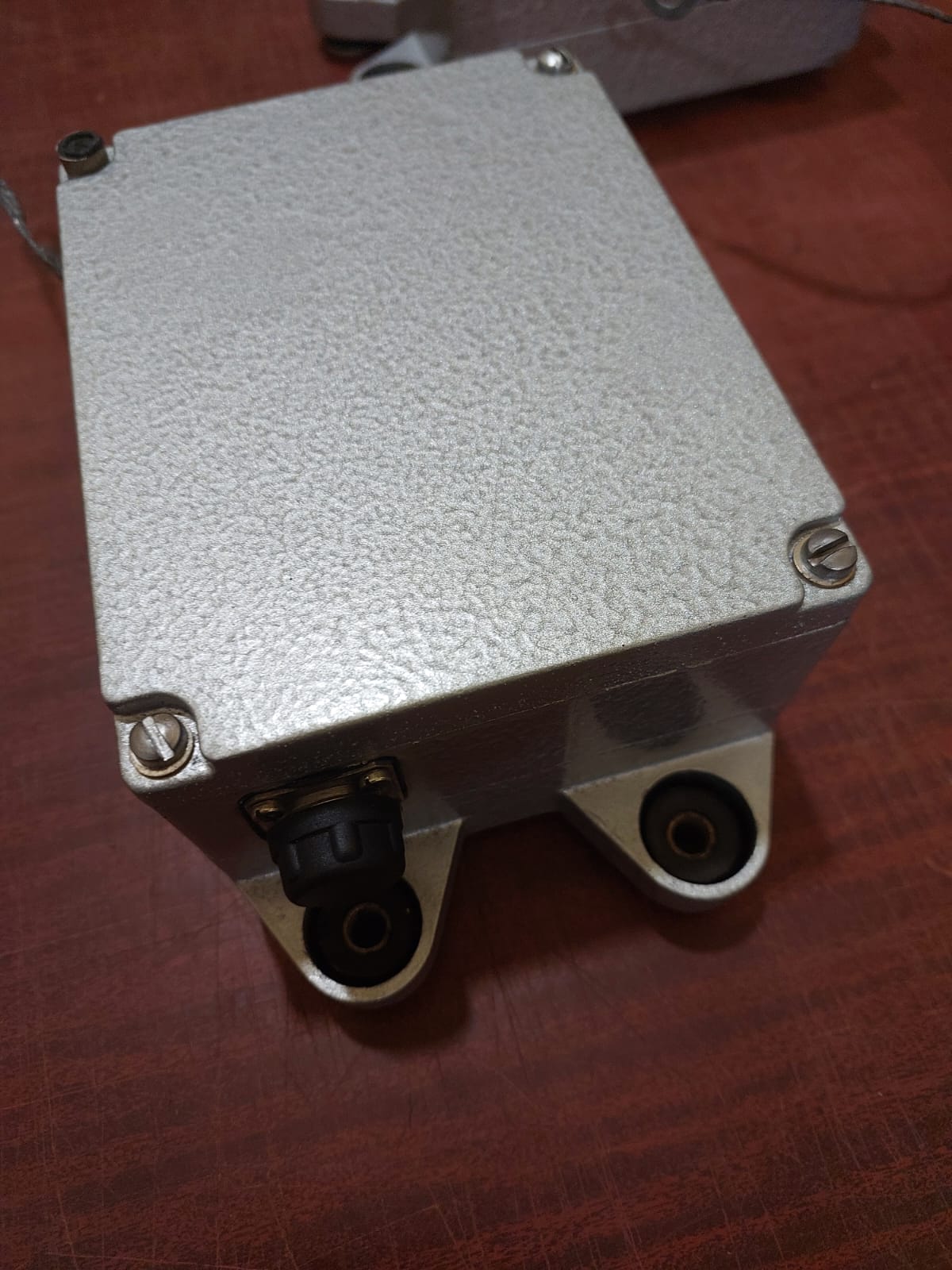

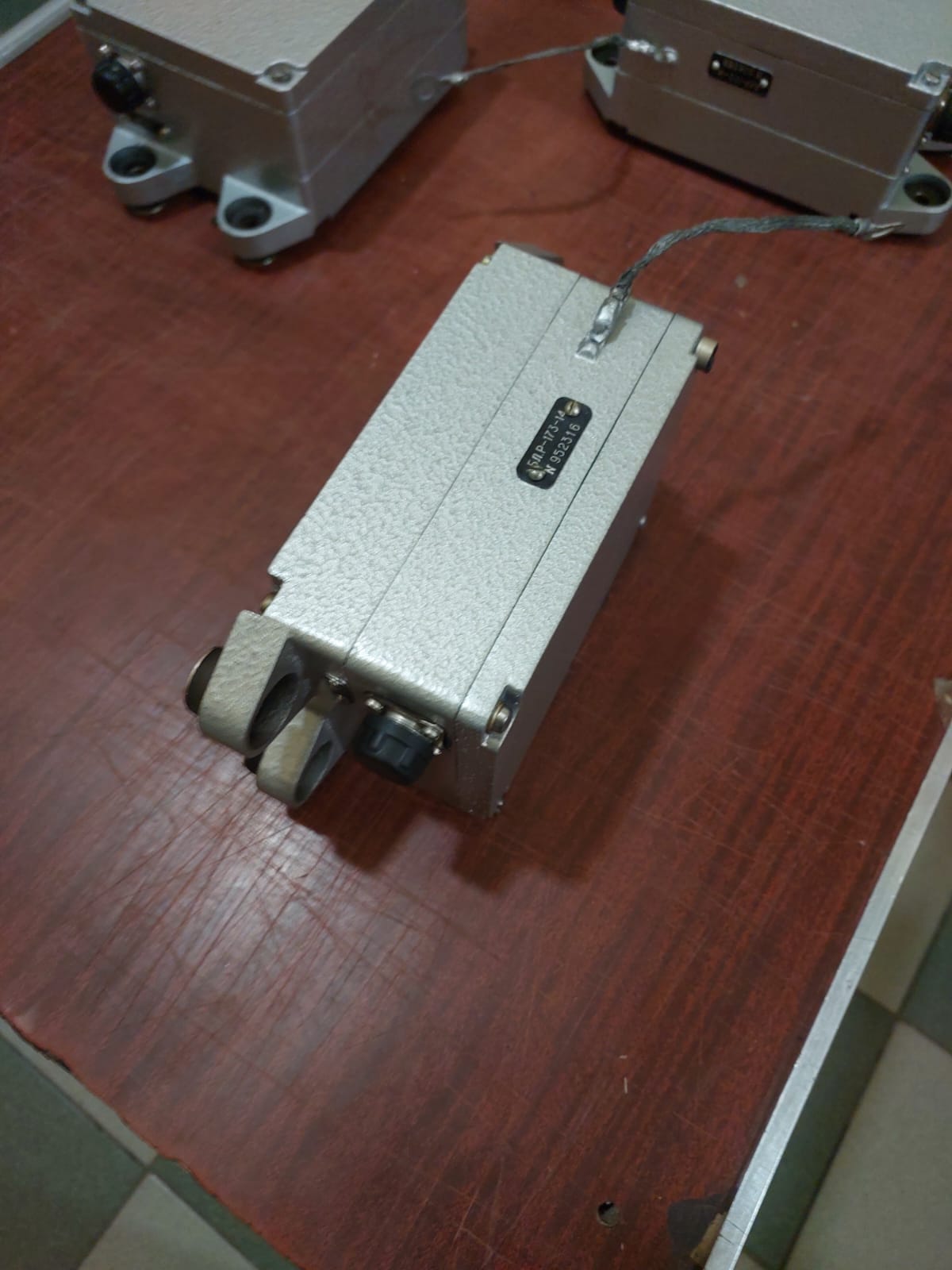

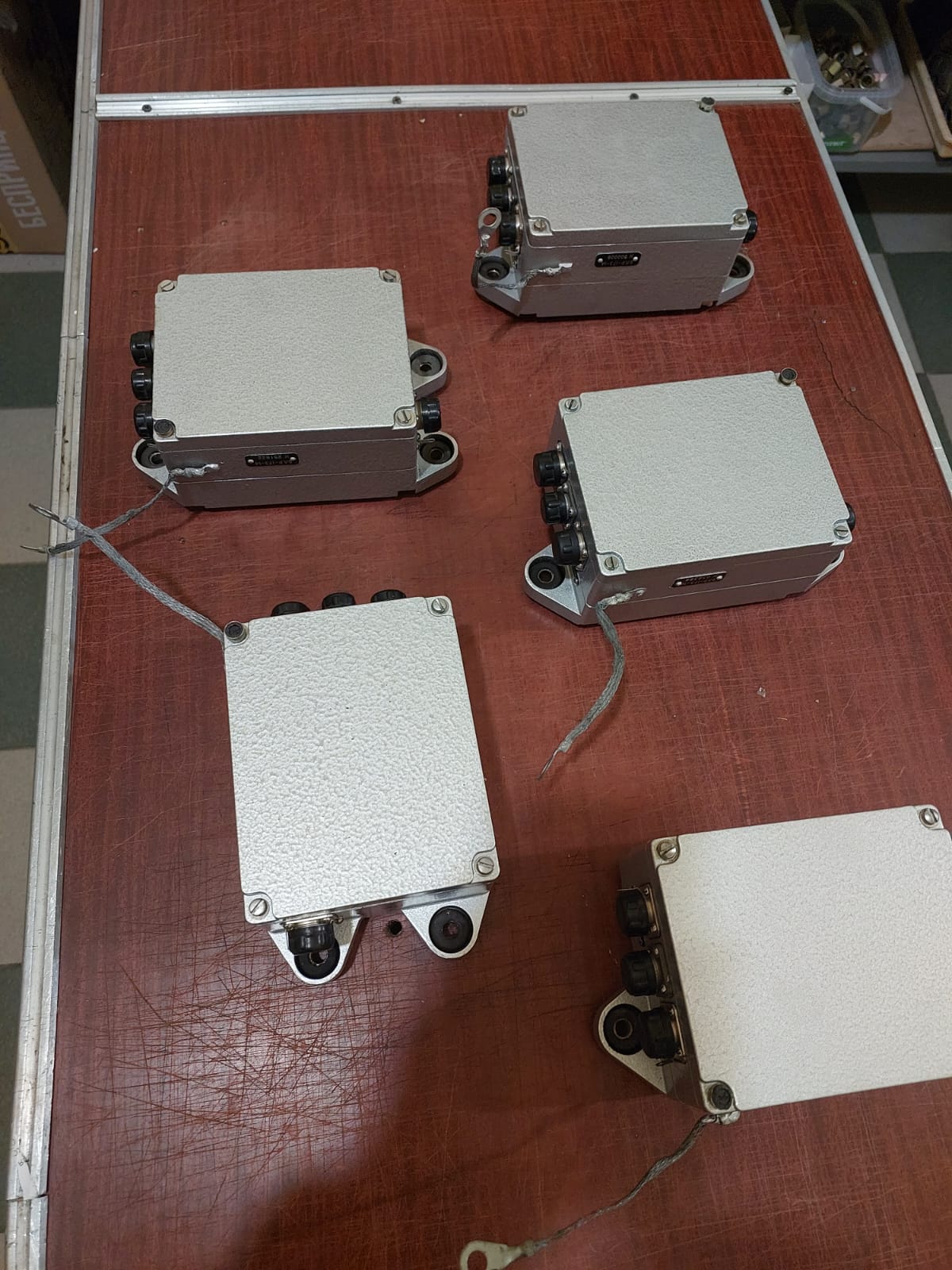

Блок БЛР-173-14 для радиостанции Р-173 с хранения
Блок Р-173-14 предназначен для обеспечения независимой совместной работы двух радиостанций Р-173М или радиостанции Р-173М и радиоприемника
Р-173ПМ на одну общую антенну.
Схема электрическая принципиальная блока Р-173-14 приведена на рисунке 11.
Мешающее влияние радиосредств друг на друга исключается размещением каждого в своем диапазоне частот, развязка между которыми осуществляется фильтром низких частот (ФНЧ) с частотой среза 52000 кГц и фильтром высоких частот (ФВЧ) с частотой среза 60000 кГц. Схемы ФНЧ и ФВЧ построены с применением LC цепей. ФНЧ состоит из элементов С6, С8, С10, С12, С14, С16, С18, L1, L3, L5, L7.
Формирование частотной характеристики ФВЧ осуществляется элементами С4, С5, С7, С9, С11, С13, С15, С17. Элементы С1, R1 и L9 служат для защиты блока при касании антенной воздушных линий электропередачи 220 В, 50 Гц.
Фильтры имеют раздельные входы «РСТ» XW2 и «ПРМ (РСТ)» XW3 и один общий выход «АНТ» XW1, сигнал с которого поступает в антенну.
В блоке предусмотрено автоматическое переключение входов ФВЧ и ФНЧ при помощи высокочастотных реле КР1, КР2. При отсутствии команды на переключение, поступающей по цепи ПЕРЕКЛЮЧ. ПД, (переключение диапазона), радиостанция, подключенная к разъему «РСТ» XW2 блока, оказывается соединенной с ФНЧ и может работать только в диапазоне от 30000 кГц до 52000 кГц. Вторая радиостанция, подключенная к разъему «ПРМ(РСТ)» XW3, должна работать при этом в диапазоне от 60000 кГц до 75999 кГц.
Команда на переключение формируется в радиостанции, подключенной к разъему «РСТ» XW2. При переводе ее на частоты 60000 кГц и выше в блоке 3М формируется команда, замыкающая цепь ПЕРЕКЛЮЧ ПД. на корпус при помощи транзисторного ключа. Реле КР1, КР2 переключаются и радиостанция оказывается подключенной к ФВЧ.
Для обеспечения автоматического переключения блока Р-173-14 его разъем «НЧ» ХР1 должен быть соединен с разъемом «ДУ» ХS1 радиостанции.
Блок антенных фильтров выполнен в виде конструктивно законченного блока с габаритами 216 мм х 130 мм х 90 мм.
Конструкция блока обеспечивает его установку в объекте на амортизаторы, которые находятся на одной их крышек, с помощью болтов М6.

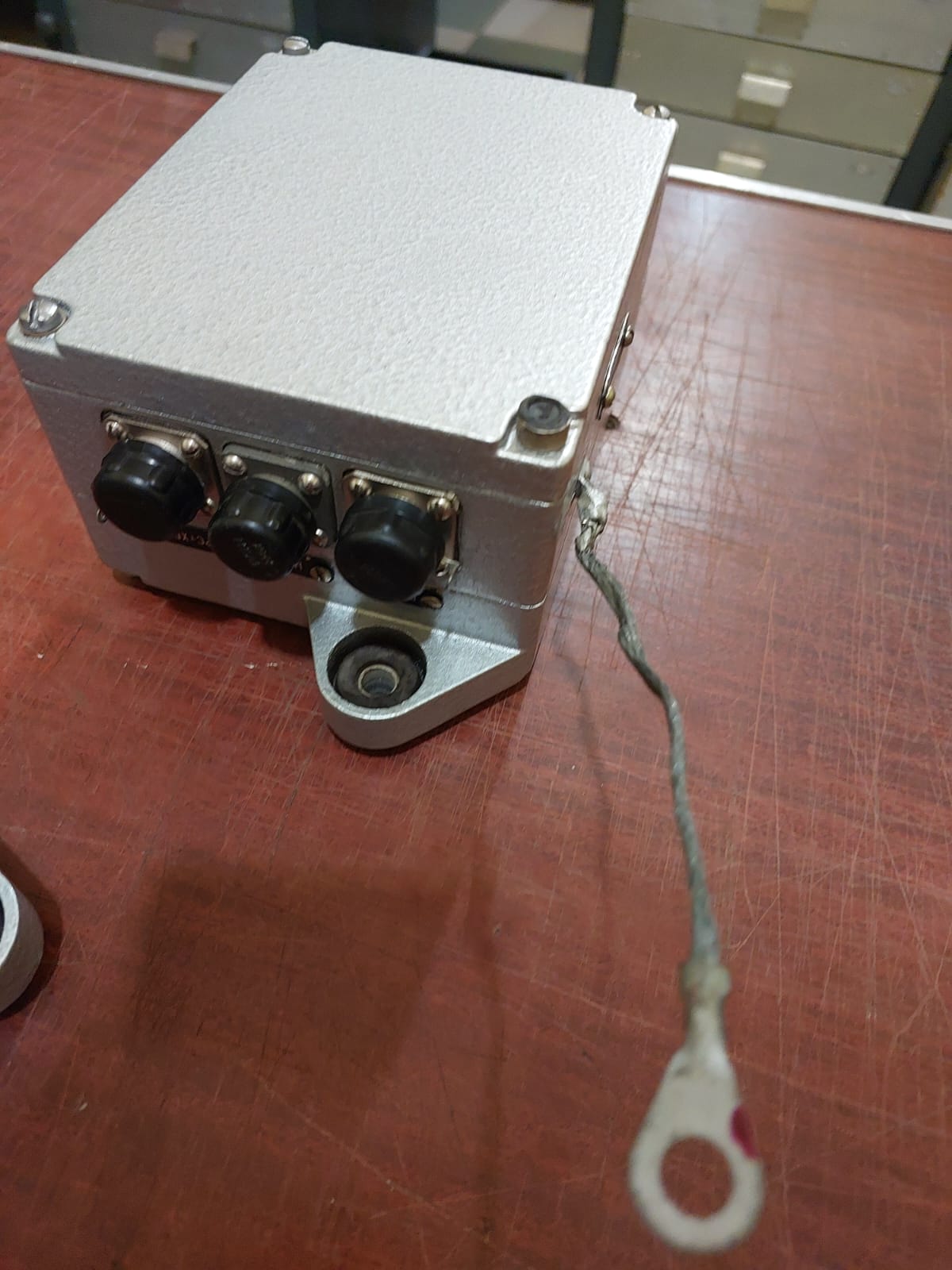

На торцевых сторонах размещены три ВЧ и один НЧ разъемы, закрытые заглуш-ками.
Конструкция корпуса пылебрызгозащищенная. Герметизация осуществляется за счет двух резиновых прокладок, устанавливаемых между корпусом и двумя крышками, которые плотно крепятся винтами к корпусу.
Наружная поверхность корпуса покрыта серебристой эмалью МЛ–165.
Пломбирование блока производится со стороны крышек с применением мастики.
Технические характеристики и область применения радиостанции:
Р-173 «Абзац» радиостанция УКВ диапазона.
Радиостанция Р-173 «Абзац» предназначена для обеспечения двусторонней телефонной радиосвязи между подвижными объектами при движении и на стоянке. Обеспечивает прием и передачу информации в режиме беспоисковой и бесподстроечной связи.
Р-173 в настоящее время не производится и заменяется радиостанциями Р-173М «Абзац-М» (с возможностью приема и передачи цифровой информации со скоростью 16 кбит/сек.).
