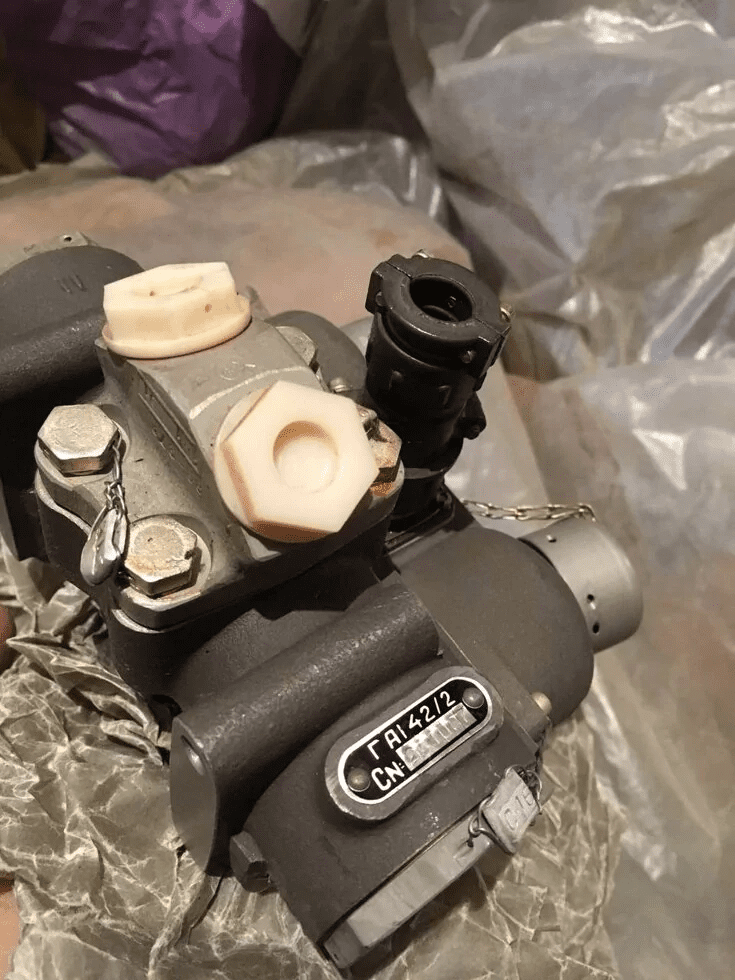

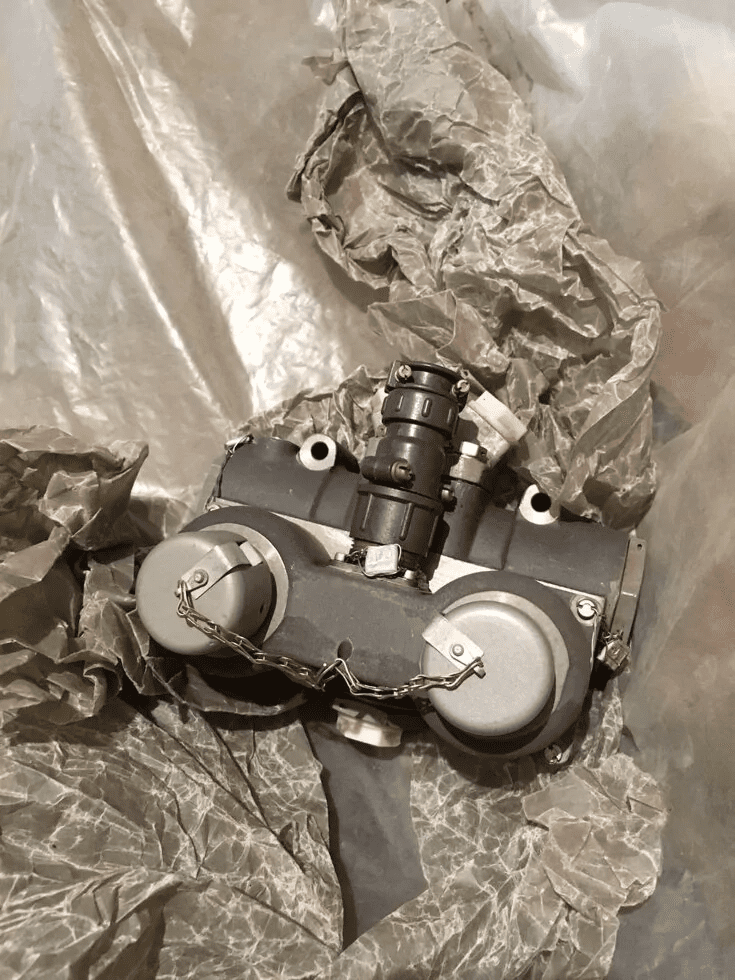

Кран трехпозиционный ГА142/2 с электромагнитным управлением
Кран электромагнитный трёхпозиционный ГА142/2 — устройство, которое позволяет автоматически регулировать поток среды в трёх режимах: «максимальный расход», «промежуточное значение расхода» и «отключено».
Технические характеристики
- Рабочая жидкость: Масло АМГ-10 ГОСТ 6794-75
- Номинальное рабочее давление: 220 кгс/см2
- Минимальное давление, при котором работает изделие, при отсутствии подпора на сливе: 20 кгс/см2
— При наличии подпора на сливе к указанному давлению прибавлять величину подпора.
- Допустимый подпор в линии слива: не более 30 кгс/см2
*При срабатывании изделия допускается подпор в линии слива до 90 кгс/см2 (за время до 0,05 сек) с последующим падением от 70 кгс/см2 до нуля в течение до 2,5 сек.
- Допускаются единичные случаи срабатывания изделия при условиях, когда давление у штуцера 3 БАК в процессе срабатывания превышает давление штуцера НАС.1. После срабатывания изделия в указанных условиях (в случае включения аварийной системы) он должен быть проверен на функционирование при нормальных условиях эксплуатации.
- Диапазон рабочих температур окружающей среды: от -60 до +80 °С
— В течение 10 мин через каждые 2 часа допускается повышение температуры окружающей среды до 140°С и рабочей жидкости до 125°С
— В течение указанного режима предусматривается одно срабатывание изделия.
- Максимальная температура рабочей жидкости: 100°С
- Напряжение питания электромагнитов: 27±2,7 В
- Сила тока, потребляемая электромагнитами, при напряжении 24В: не более 1А
- Утечки рабочей жидкости при давлении 220 кгс/см2 и температуре (20±10)°С
при выключенных электромагнитах: не более 5 см3 за 3 мин.
при любом включенном электромагните: не более 30 см3 за 3 мин.
- Режим работы электромагнита: Длительный
- Атмосферное давление: не менее 18,6 мм рт.ст.
- Масса сухого изделия: не более 2,6 кг
Эксплуатация и хранение
Изделие поставляется с транспортировочными заглушками в гнездах под проходники НАС 1, 3 БАК, ЦИЛ 2 и 4.
Перед установкой на объект изделие расконсервировать, транспортировочные заглушки заменить на рабочие проходники с использованием колец.
При завертывании и отвертывании накидных гаек трубопроводов проходники изделия поддерживать гаечным ключом.
После отработки гидросистемы объекта предохранительные колпачки кнопок ручного управления законтрить проволокой диаметром (0,8-1,0) мм, пропустив ее через 6 отверстий в колпачках и запломбировать.
