Нагрудный переключатель ЖФ3.602.026-04 на радиостанцию Р-123, Р-124

Нагрудный переключатель ЖФ3.602.026-04 на радиостанцию Р-123, Р-124

• Нагрудный переключатель ЖФ3.602.026 (1,2 метра)

• Нагрудный переключатель ЖФ3.602.026-01 (2,2 метра)

• Нагрудный переключатель ЖФ3.602.026-02 (5,0 метров)

• Нагрудный переключатель ЖФ3.602.026-03 (7,0 метров)

• Нагрудный переключатель ЖФ3.602.026-04 (10 метров)

• Нагрудный переключатель ЖФ3.602.026-05 (16 метров)

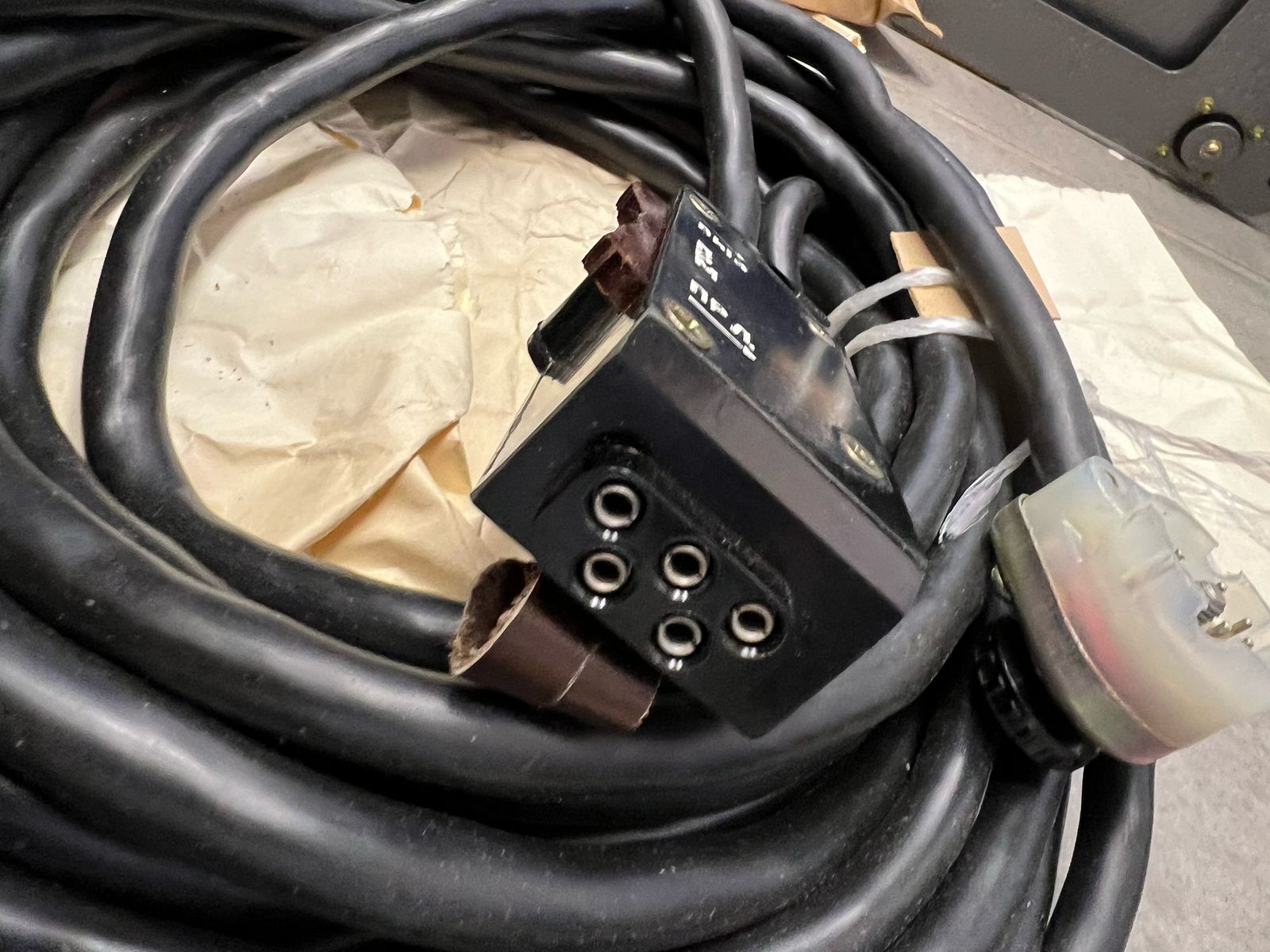

  Соединение старой модификации с четырьмя штырьками.

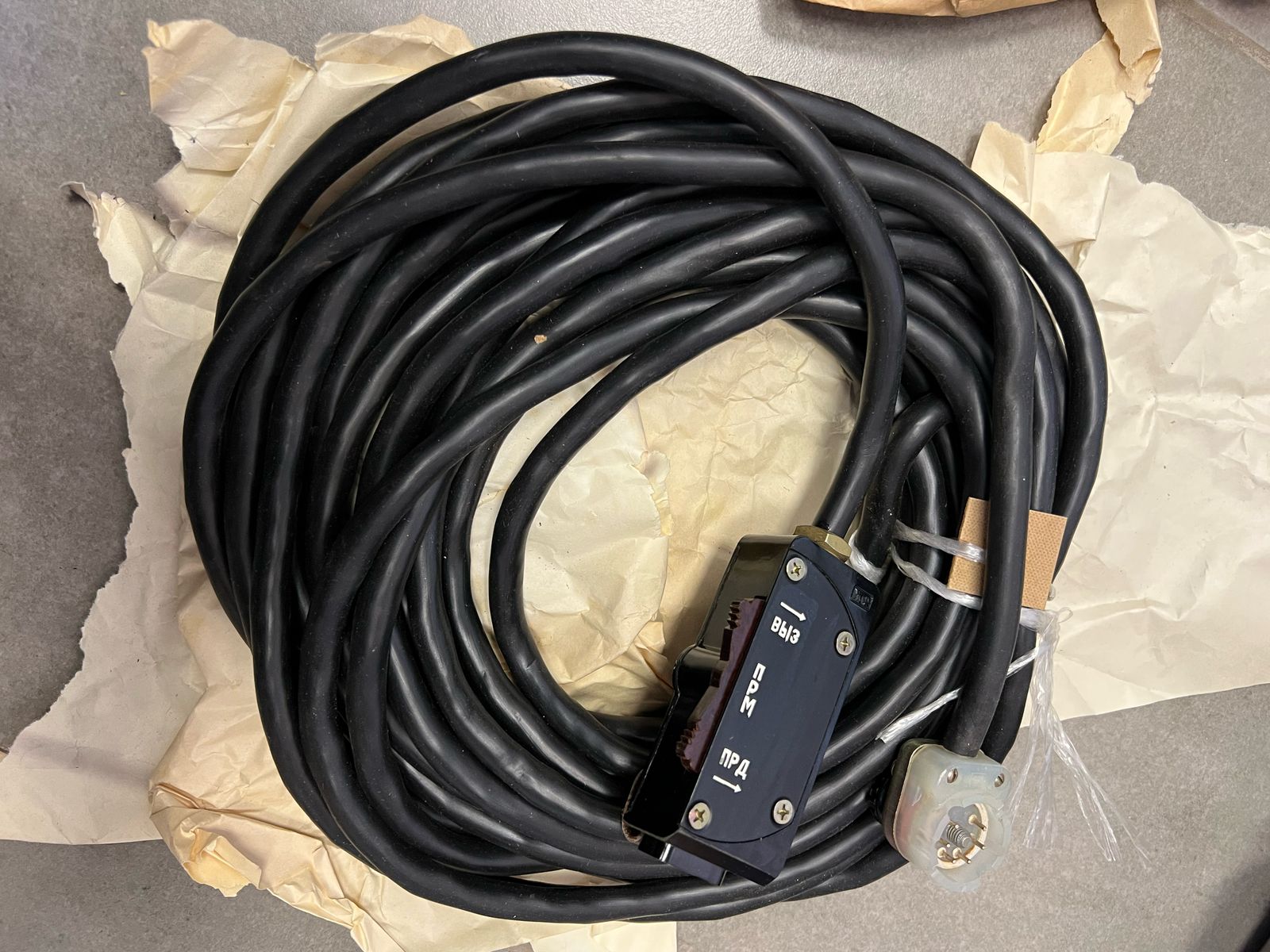

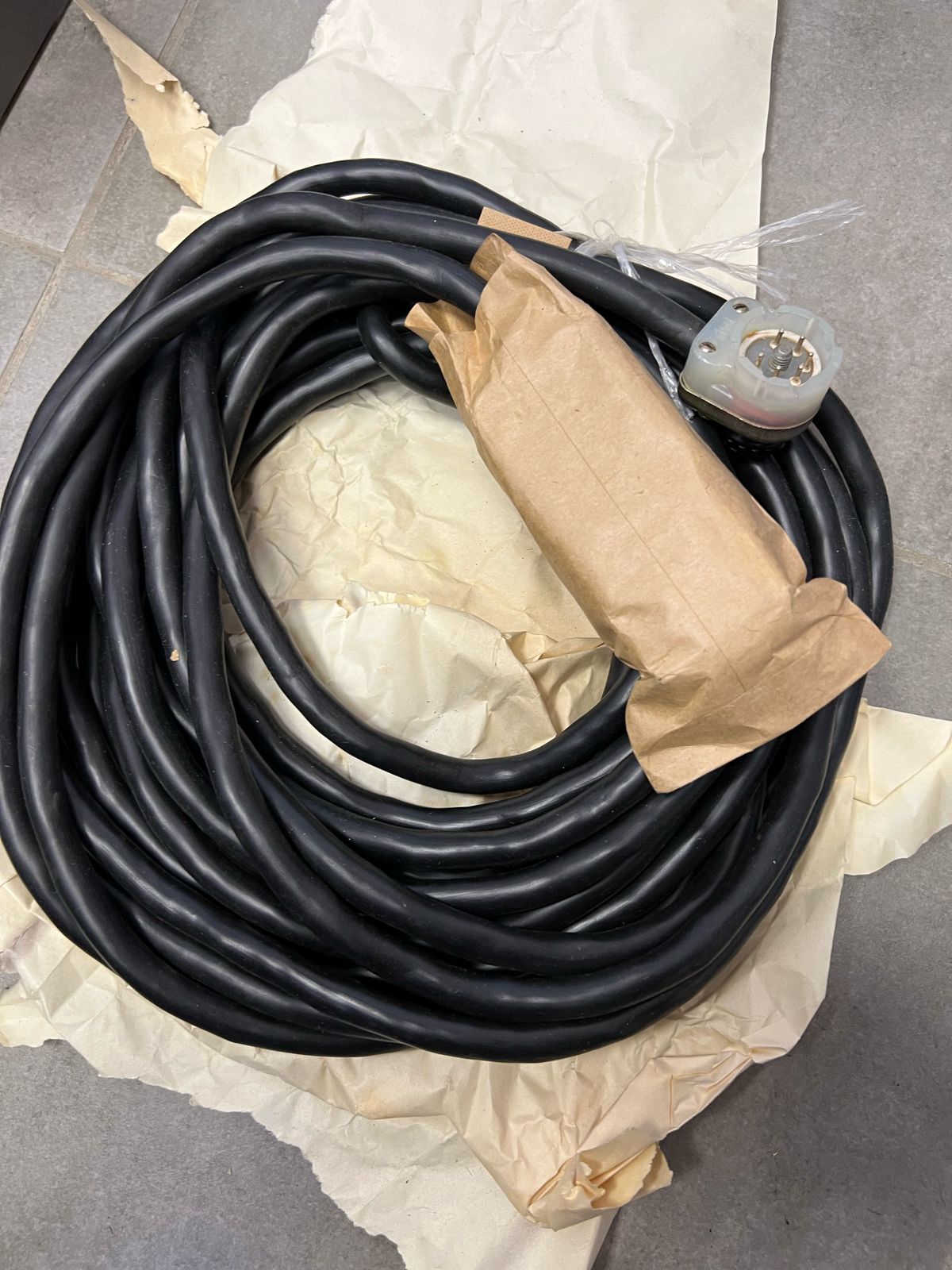

Нагрудный переключатель ЖФ3.602.026-04 (10 м)

Конструктивно нагрудный переключатель представляет собой плоскую пластмассовую коробку, с одного торца которой выходит через сальник шестижильный шнур ШГЭИВ-6 (две жилы экранированные и четыре жилы неэкранированные). Этот шнур оканчивается вставкой 6-контактного разъема, подключаемой к Аппаратам А-1, А-2, А-3, А-4 и к колодке дополнительного абонента. В процессе эксплуатации нагрудных переключателей следует предохранять шнур от прямого воздействия солнечных лучей.

Защитный стакан закрывается крышкой, предохраняющей колодку дополнительного абонента от грязи и
Шлемофоны с ларинго-телефонной гарнитурой и нагрудным переключателем.
Шлемофон изделия состоит из головного убора (зимнего на меху или летнего на байке), в котором в специальных резиновых держателях (заглушках), закрывающихся снаружи резиновым колпачком и матерчатым клапаном, замонтированы два низкоомных телефона типа ТА 56М, а в кожаных мешках на ремешках с затяжной пряжкой укреплены два электромагнитных ларингофона ЛЭМ-3.
В шлемофоне также предусмотрены ремешки с пряжками, позволяющими регулировать шлем по размеру головы абонента.
Шлемофон обеспечивает защиту органов слуха абонента от воздействия внешних акустических шумов, а также защищает его голову от ударов при движении объекта.
Для соединения ларинго-телефонной гарнитуры с нагрудным переключателем из шлемофона выходит четырехжильный шнур, заканчивающийся четырехконтактным штырьковым полуразъемом, вторая половина которого (гнездная) находится в торце нагрудного переключателя.
Нагрудный переключатель при помощи ремешка пристегивается к пуговице верхней одежды абонента.
На нагрудном переключателе имеется тангента, служащая для управления радиостанциями, через которые работают абоненты, включенные в аппарат А-1 или А-2.
Тангента имеет одно фиксированное положение — ПРМ и два нефиксированных положения — ВЫЗ и ПРД.

Положение ПРМ.
В этом положении абоненты, подключенные к аппаратам А-1 и А-2, если переключатели их аппаратов находятся на внутренней телефонной связи, могут осуществлять связь между собой и с абонентами, подключенными к аппаратам А-3, А-4 и А-5. Если переключатели этих аппаратов находятся на радиосвязи, то они могут осуществлять радиоприем, а абоненты, подключенные к аппаратам А-3, А-4 и А-5, в этом положении могут осуществлять внутреннюю телефонную связь между собой.

Положение ВЫЗ.
При дожатии тангенты из положения ПРМ до упора в положение ВЫЗ любым абонентом кроме абонента, подключенного к аппарату А-5, (у которого не используется это положение нагрудного переключателя), абоненты, находящиеся на радиосвязи, автоматически переключаются в сеть внутренней телефонной связи, т.е. осуществляется циркулярная внутренняя телефонная связь между всеми абонентами.
При отпускании тангенты абоненты, подключенные к аппаратам А-1 и А-2, автоматически возвращаются в исходное положение.

Положение ПРД
При дожатии тангенты из положения ПРМ до упора в положение ПРД, абоненты, подключенные к аппаратам А-1 и А-2, могут осуществляться передачу по сети внешней радиосвязи.

Переговорное устройство Р-124

В войсках на многих боевых машинах установлены устаревшие, но не снятые с вооружения образцы средств связи: переговорное устройство Р-124 и радиостанция Р-123М. Кроме того, в подразделениях могут использоваться радиостанции Р-158.

Переговорное устройство Р-124 предназначено для обеспечения внутренней связи между членами экипажа. В комплект переговорного устройства входят: аппарат № 1 (А-1), аппарат № 2 (А-2), аппарат-переключатель водителя (ПВ), колодка командира десанта, нагрудные переключатели со шнурами различной длины и штепсельные разъемы.

Аппарат А-1 обеспечивает внутреннюю связь командира на радиостанции, включение телефонно-переговорного устройства и регулирование громкости звука в телефонах шлемофонов при внутренней связи.

Аппарат А-2 служит для внутренней и внешней связи наводчика.

Аппарат-переключатель водителя (ПВ) предназначен для включения механика-водителя в систему внутренней или внешней связи.

При подготовке переговорного устройства к работе необходимо; вставить разъемы шнуров нагрудных переключателей в колодки аппаратов А-1, А-2 и закрепить их центральным винтом, завернув его до упора; надеть шлемофоны; пристегнуть нагрудный переключатель с помощью штырька-петли на груди комбинезона.

Для обеспечения внутренней связи необходимо: командиру на аппарате А-1 и наводчику на аппаратах А-2 и ПВ переключатели рода работы поставить в положение ВС; командиру, вращая ручку на аппарате А-1 при счете «раз, два, три», установить необходимую громкость звука в телефонах при работающем двигателе, а затем проверить слышимость по сети внутренней связи.

Для работы на радиостанции командир на аппарате А-1 переводит переключатель рода работы в положение Р-123. При этом он подключается к радиостанции, а наводчик-оператор, механик-водитель и командир десанта остаются в системе внутренней связи. При включенной радиостанции в телефонах шлемофона слышен шум приемника, при переводе тангенты нагрудного переключателя в положение ПРД радиостанция включается на передачу, о чем свидетельствуют яркое свечение лампы на панели радиостанции и появление прослушивания собственной речи.

Наводчик-оператор для работы на радиостанции должен на аппарате А-2 переключатель рода работ поставить в положение Р-123.

Для подключения к радиостанции механика-водителя наводчик должен на аппарате ПВ переключатель рода работы поставить в положение PC.

Таким образом, к радиостанции могут быть одновременно подключены все члены экипажа.

При преодолении водной преграды все радиосигналы с берега должны непосредственно приниматься механиком-водителем и прослушиваться командиром. Для этого на аппарате А-1 переключатель рода работы надо поставить в положение Р-123, а на аппарате ПВ – в положение PC.

После окончания работы по переговорному устройству переключатели рода работы на аппаратах А-2 и ПВ следует поставить в положение ВС, а на аппарате А-1 – в положение ВЫКЛ.
