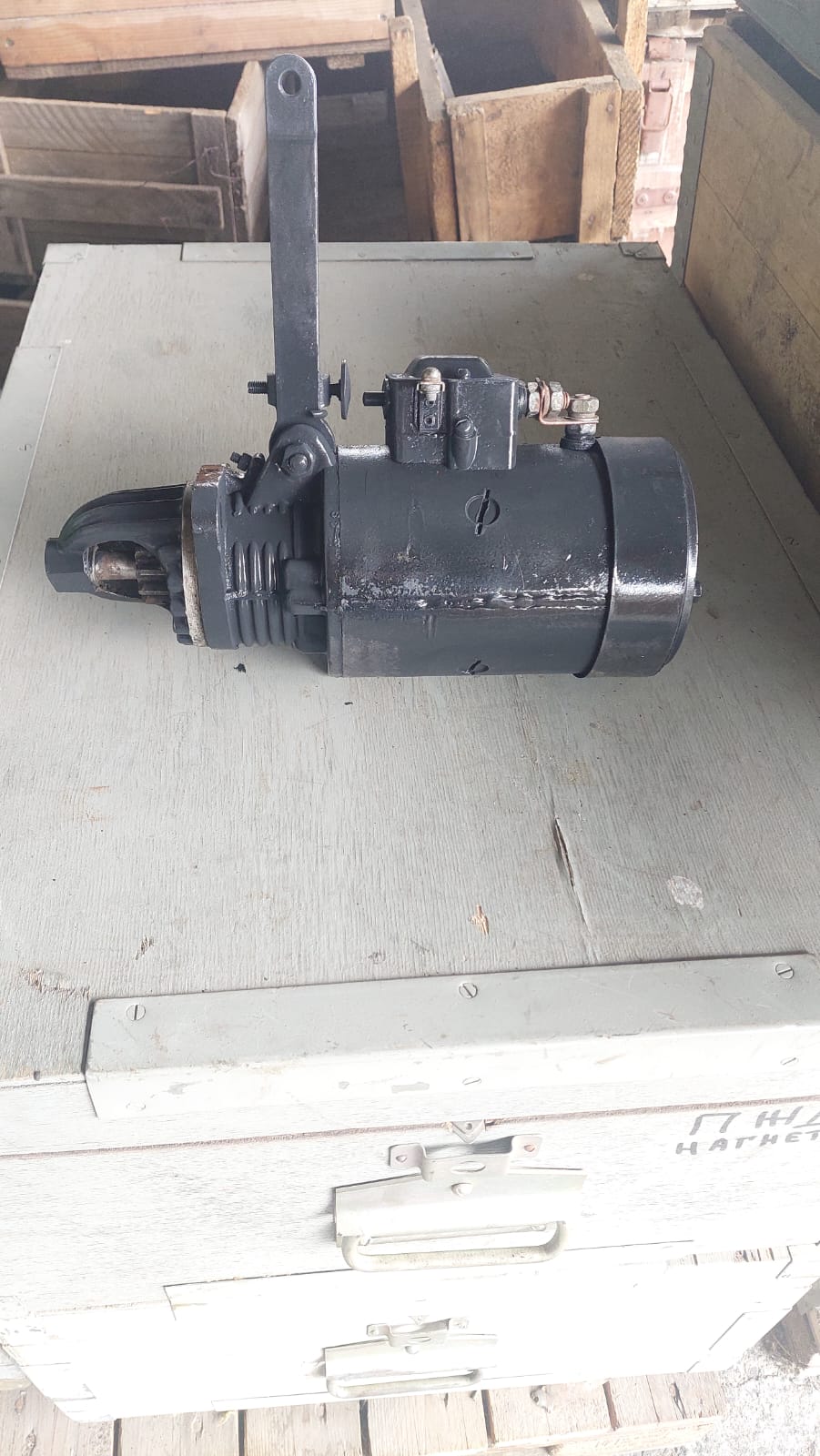

Стартер ножной СТ15-Б на автомобиль ЗИЛ-157
Стартер ножной СТ15-Б на ЗИЛ-157 — четырехполюсный электродвигатель постоянного тока с последовательным возбуждением, непосредственным включением ножной педалью и муфтой свободного хода. Включатель стартера ВК14 механический, закреплен на корпусе стартера и имеет контакты для замыкания стартерной цепи и шунтирования добавочного сопротивления катушки зажигания.
Технические характеристики
- Максимальная мощность: 1,8 л. с.
при 1500 об/мин якоря и емкости аккумуляторной батареи 84 а-ч
- Режим полного торможения: не более 600 А
- Режим холостого хода: не более 75 А
Устанавливается стартер консольно на левой стороне двигателя. Задняя крышка его входит посадочным пояском в отверстие картера сцепления и крепится к картеру фланцем и двумя болтами.
Корпус стартера стальной, трубчатый, с четырьмя отверстиями для доступа к щеткам, закрытыми защитной лентой. К внутренней поверхности корпуса крепятся винтами четыре полюсных башмака с катушками обмотки возбуждения.
Катушки соединены между собой последовательно. Один конец обмотки возбуждения присоединяется к клемме, изолированной от корпуса, а второй ее конец — к положительным щеткам.
К штампованной крышке корпуса стартера крепятся соединенные попарно четыре щеткодержателя с медиографитовыми щетками. Две положительные щетки со щеткодержателями изолированы от крышки и соединены с обмоткой возбуждения, а две отрицательные щетки со щеткодержателями соединены с массой. Щетки нагружены пластинчатыми спиральными пружинами.
Крышка литая, чугунная. К ней винтами крепится перегородка. В крышки и перегородку корпуса запрессованы бронзово-графитовые втулки, являющиеся подшипниками вала якоря. Крышки крепятся к корпусу двумя стяжными шпильками.
Якорь состоит из сердечника, набранного из пластин трансформаторной стали и напрессованного на вал. В пазы сердечника уложены витки обмотки, концы секций которой припаиваются к торцовым выступам пластин коллектора, изолированным друг от друга и от вала якоря.
Система рычагов связывает ножную педаль, установленную в кабине автомобиля с рычагом включения стартера. Рычаг установлен на оси, закрепленной в приливе крышки, и вильчатым концом связан с муфтой. Муфта установлена свободно на шлицевой втулке муфты привода стартера. Пружина прижимает муфту к замочному кольцу, входящему в кольцевую проточку шлицевой втулки муфты.
Со шлицевой втулкой Жестко связано наружное кольцо муфты свободного хода.
Плунжеры под действием пружин оттесняют цилиндрические ролики до заклинения между криволинейными поверхностями наружного кольца и цилиндрическим пояском шестерни. Муфта способна передавать вращение только от вала якоря к шестерне. Вращение от шестерни на вал якоря передаваться не может, так как силы трения выводят ролики из положения заклинения. При этом вал якоря и шестерня разобщаются.
Контактный диск при перемещении плунжера толкателем замыкает контакты вводной и выводной клемм стартерной цепи, а контактный диск, замыкая контакты двух дополнительных клемм, шунтирует добавочное сопротивление катушки зажигания.
Буферная пружина позволяет замкнуть контакты стартерной цепи, если торцы зубьев шестерни упираются в торцы зубьев венца маховика. Как только вал якоря начнет вращаться, сжатая буферная пружина вводит шестерню в зацепление с венцом маховика.
При пользовании стартером необходимо соблюдать следующие правила:
— включать стартер не более чем на 5 сек с интервалами между включениями 10—15 сек в целях сохранности аккумуляторных батарей;
— избегать случайного включения при работающем двигателе во избежание повреждения зубьев шестерни стартера и зубчатого венца маховика;
— выключать стартер сразу же после запуска двигателя во избежание заклинивания муфты свободного хода и последующего разноса обмотки якоря стартера.
