Гидроцилиндр выдвижения отвала ДЗ-98В.43.04.000 на автогрейдер ДЗ-98

45,800.00 ₽

Новый

Гидроцилиндр выдвижения отвала ДЗ-98В.43.04.000 на автогрейдер ДЗ-98

ДЗ-98В.43.04.000 — это гидроцилиндр выдвижения отвала для автогрейдера ДЗ-98. Гидроцилиндр обеспечивает выдвижение, поворот под углом с нагрузкой и без, подъём и опускание основного отвала, а также боковое смещение отвала в обе стороны относительно тяговой рамы.

Технические характеристики

  • Каталожный номер: ДЗ-98В.43.04.000
  • Материал: пластик, резина, сталь
  • Рабочие температуры: от –50 °C до +50 °C
  • Применяемость: ДЗ-98
  • Производитель: ЧСДМ
  • Рабочий ход: S = 1000 мм | L1 = 1388 мм | L2 = 850 мм
  • Толкающее усилие на штоке: 125,6 кН (12560 кгс)
  • Тянущее усилие на штоке: 75,7 кН (7570 кгс)
  • давление: номинальное/максимальное: 16/20 МПа
  • Ширина: 0,24 м | Высота: 0,09 м | Длина: 1,388 м | Вес: 85,7 кг.

Назначение

  • управление положением рамы относительно остальной части машины, что позволяет точно позиционировать рабочий орган относительно земли или объекта;
  • обеспечение лёгкости управления движением рабочих органов, что важно при работе с тяжёлой техникой.

Конструкция

Конструкция гидроцилиндра: цилиндры, кольца, трубы, поршень, хомуты, болты, гайки, шайбы, сухарь, скребок, очистители, манжеты.

  • Чтобы рабочая жидкость не перетекала из полости в полость, на поршне установлены резиновые уплотнительные манжеты, а на штоке — манжета.
  • Предусмотрен грязесъёмник, счищающий грязь со штока при его втягивании в гидроцилиндр.
  • Шток гидроцилиндра присоединён к конструкции тяговой рамы шаровым пальцем.

Принцип работы

Гидроцилиндр — гидроцилиндр двойного действия, то есть обеспечивает перемещение штока и передачу усилия в обе стороны. Полость, в которой расположен шток, называется штоковой, полость под поршнем — поршневой. Жидкость в полости поступает и вытесняется из них через сверления.

Обслуживание

  • систематическое удаление грязи;
  • проверку крепления;
  • смазку шарниров крепления гидроцилиндров к раме и рабочему органу согласно карте смазки.
Важно: гидроцилиндр следует прочно закрепить, чтобы обеспечить заданное направление действия усилия на линии перемещения поршня.

Приобрести запчасти и детали в компании ДЕТАЛЬ-ПОТОК новые и с хранения

Цена указана за наличный расчет. Стоимость по счету просим уточнять по телефону или электронной почте, указанных в разделе «контакты» Нашего сайта.

Отправка: любой Транспортной Компанией. Также, возможен самовывоз

Picture background

ВСЕГДА В НАЛИЧИИ ЗАПЧАСТИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА

Доставим в срок

Возможна Экспресс Авиа доставка в день обращения по заказу. Доставка по всей России, а также в Беларусь и Казахстан любой Транспортной Компанией.

Подробнее

Смотрите также

Прокладка ГБЦ 130-1003020-10 в сборе на ЗИЛ-130, ЗИЛ-131

1,000.00 ₽

Вал торсионный 4905-2902713 левый на БТР-80

20,000.00 ₽

Стекло 250-6103051 дверное на КРАЗ

2,660.00 ₽

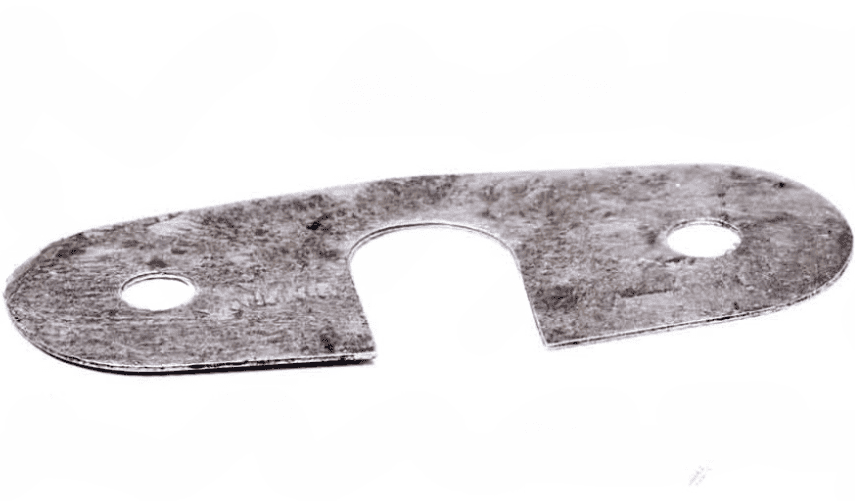

Прокладка пневмокамеры 260-1804177 регулировочная на КРАЗ
