Пневмоклапан редукционный П-КРМ 112-25УХЛ4

12,000.00 ₽

С хранения

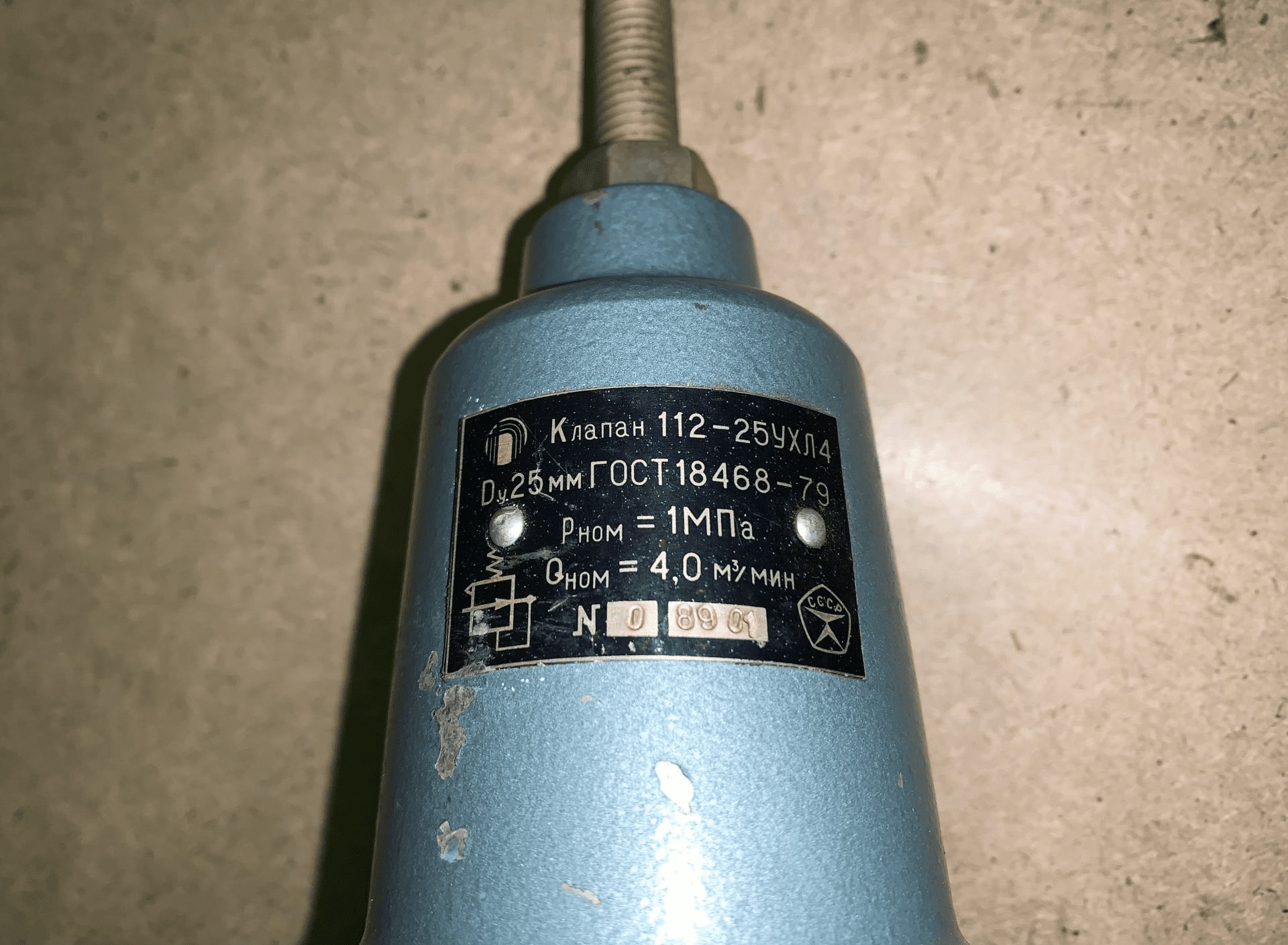

Пневмоклапан редукционный П-КРМ 112-25УХЛ4

Пневмоклапан редукционный П-КРМ 112-25 УХЛ4 применяется для понижение давления сжатого воздуха и поддержание его на заданном уровне в пневматических приводах и системах различного технологического оборудования.

Технические характеристики:

  • Условный проход: 25 мм
  • Тип присоединения: коническая резьба K 1″
  • Номинальное давление: 1,0 МПа
  • Пределы настройки давления воздуха на выходе из клапана: 0,05–0,9 МПа
  • Номинальный расход воздуха (при давлении на выходе 0,4 МПа): 4,0 м³/мин
  • Вид настройки: ручная
  • Масса: 2 кг

Конструкция:

Клапан выполнен по схеме статического регулятора обратного действия с пружинной нагрузкой, мембранным чувствительным элементом и сбалансированным дроссельным клапаном. В корпусе и стакане размещены:
  • Дросселирующее устройство — дроссельный клапан с толкателем и пружина, прижимающая клапан к седлу корпуса.
  • Мембранный узел — мембрана, жёсткий центр и клапан сброса.
  • Задающее устройство — нагрузочная пружина, упорная шайба, регулировочный винт с рукояткой.

Принцип работы:

Принцип действия основан на автоматическом изменении проходного сечения клапана при изменении давления и расхода воздуха в сети. Это позволяет поддерживать постоянное давление на выходе пневмоклапана.
  • При понижении давления на выходе клапана мембрана прогибается вниз под действием пружины и через толкатель отжимает клапан от седла, увеличивая проход воздуха и его расход и давление.
  • При повышении давления на выходе пружина сжимается, клапан перекрывается, расход и давление воздуха уменьшаются. На необходимое давление клапан настраивают сжатием пружины винтом.
  • При давлении воздуха на выходе выше давления настройки сжатый воздух поступает в подмембранную полость через канал и поднимает мембрану с клапаном сброса. В результате сжатый воздух через клапан сброса и канал выпускается в атмосферу, снижая давление на выходе.

Приобрести запчасти и детали в компании ДЕТАЛЬ-ПОТОК новые и с хранения

Цена указана за наличный расчет. Стоимость по счету просим уточнять по телефону или электронной почте, указанных в разделе «контакты» Нашего сайта.

Отправка: любой Транспортной Компанией. Также, возможен самовывоз
