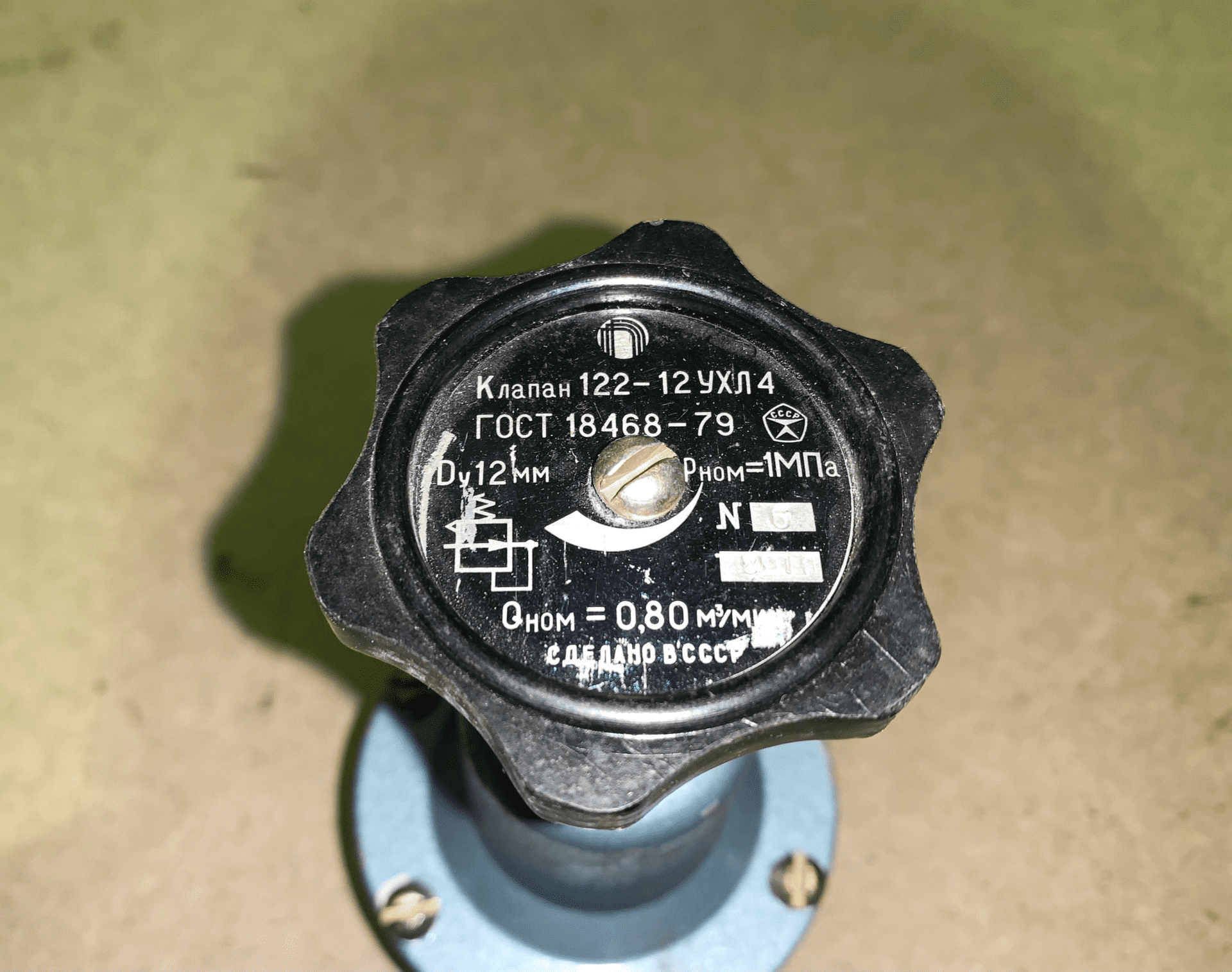

Пневмоклапан редукционный П-КРМ 122-12УХЛ4
Пневмоклапан редукционный П-КРМ 122-12 УХЛ4 — устройство с ручной настройкой давления на выходе, предназначено для панельного монтажа в пневмосистемах.
Пневмоклапан рассчитан для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80, при температуре окружающей среды от 5 °до 45 °С и относительной влажности до 80%.
Технические характеристики:
- Условный проход: 12 мм
- Тип присоединения: резьба коническая K 3/8″
- Номинальное давление: 1,0 МПа
- Пределы настройки давления воздуха на выходе из клапана: 0,05–0,9 МПа
- Номинальный расход воздуха (при давлении на выходе 0,4 МПа): 0,8 м³/мин
- Вид настройки: ручная
- Масса: 1,1 кг
Конструкция:
Клапан выполнен по схеме статического регулятора обратного действия с пружинной нагрузкой, мембранным чувствительным элементом и сбалансированным дроссельным клапаном. В корпусе и стакане размещены дроссельный клапан с пружиной, мембранный узел с клапаном сброса, воздействующая на мембранный узел нагрузочная пружина с нагрузочным винтом.
Принцип работы:
Сжатый воздух подводится к клапану по каналу В в корпусе, а по каналу Б — отводится от него.
При понижении давления воздуха на выходе клапана мембрана прогибается вниз под действием пружины и через толкатель отжимает клапан, прижатый пружиной, от седла, увеличивая проход воздуха и его расход и давление.
При повышении давления воздуха на выходе клапана пружина сжимается, клапан перекрывается, и расход и давление воздуха уменьшаются. На необходимое давление клапан настраивают сжатием пружины винтом.
При давлении воздуха на выходе выше давления настройки пневмоклапана сжатый воздух поступает в подмембранную полость через канал А и поднимает мембрану с клапаном сброса. В результате сжатый воздух через клапан сброса и канал Г выпускается в атмосферу, снижая давление на выходе.
